4.3.4. Композиция элементов управления

С помощью средств управления, к которым относятся кнопки, клавиши, движки, переключатели, рукоятки, рычаги управления, педали, приводят в действие исполнительные части объекта управления. Средства управления компьютером - клавиатура и мышь, самолетом - штурвал и приборная панель и т. д. Правильное размещение всех элементов управления за рабочим местом имеет особое значение. [an error occurred while processing this directive]

При компоновке средств управления должны быть соблюдены следующие основные требования:

  1. элементы управления постоянного действия или часто используемые следует размещать справа или так, чтобы работающий без труда мог менять положение тела и позу;
  2. элементы управления необходимо располагать в пределах зоны обзора и досягаемости пространства, обусловленного моторикой человека;
  3. количество элементов управления должно быть минимальным, но в то же время достаточным для выполнения эксплуатационных задач;
  4. элементы управления рекомендуется логически сгруппировать с учетом:
    • функционального назначения, т. е. объединить приборы и сигнальные элементы по их функциям или по отношению к отдельным управляемым агрегатам;
    • значимости, т. е. скомпоновать в зависимости от их очередности для выполнения операций. Нельзя, например, располагать рядом элементы управления, используемые при нормальной работе и в аварийных ситуациях. Наиболее важные приборы следует разместить в зоне наилучшего восприятия оператора; пусковые кнопки — над кнопками выключения или справа от них;
    • последовательности применения в соответствии с логикой выполнения различных операций человеком;
    • частоты и времени использования. Часто и долго эксплуатируемые элементы управления помещаются в зонах, наиболее удобных для восприятия. При этом зачастую приходится искать компромиссные решения.

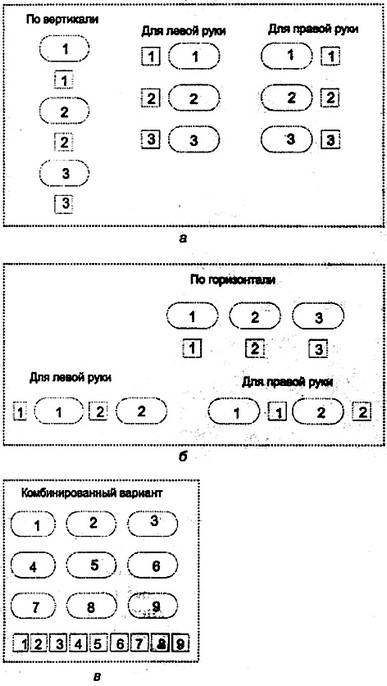

При определении расстояния между элементами управления нужно принимать во внимание способ захвата, размеры, направление перемещения, необходимость работать вслепую, возможность случайного включения, наличие вибрации, степень подвижности рабочего места. При последовательном использовании элементов управления их следует располагать слева направо или сверху вниз. Правильное их размещение способствует быстрому и верному восприятию информации. Рекомендуемые варианты расположения элементов управления и средств отображения информации показаны на рис. 76: а - расположение по вертикали, б - расположение по горизонтали, в - комбинированные варианты. Овалами обозначены средства отображения информации, квадратами - элементы управления.

Рис. 76.
Размещение элементов управления и средств отображения информации
