Основы
дизайна

4.3.2. Буквенно-цифровое кодирование

Важным условием различимости букв и цифр является их форма. Считается, что лучшее начертание цифр для кодирования информации представлено в рубленных шрифтах Бергера (рис. 73а) и Макворта (рис. 73б). Широко применяется также специально разработанный шрифт (рис. 73в), например, при оформлении панелей радиоэлектронной аппаратуры, в вычислительной технике и др. Подробнее о шрифтах мы уже рассказывали выше (см. главу 3). [an error occurred while processing this directive]

При оформлении надписей необходимо исключить неправильное их толкование, которое чревато серьезными ошибками.

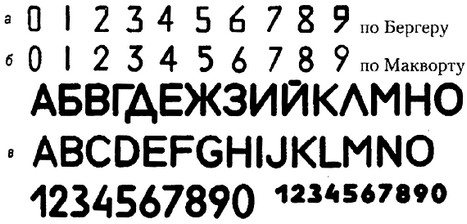

Рис. 73.
Примеры шрифтов

С этой целью воспользуйтесь следующими рекомендациями:

  • короткие надписи оформляйте прописными буквами, выбирая простое начертание без всякой вычурности (рис. 74а);

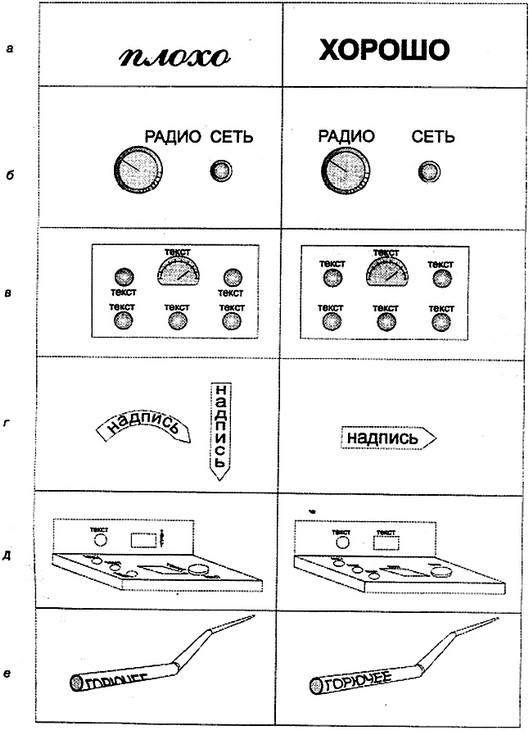

      Рис. 74
      Примеры надписей

  • размещайте надписи вблизи элементов, к которым они относятся. Проверьте, не расположены ли две разные надписи настолько близко друг к другу, что одна кажется продолжением другой (рис. 74б);
  • соблюдайте принцип единообразия: надписи располагайте или под, или над каждым обозначаемым элементом (рис. 74в). Предпочтительнее второй вариант;
  • вертикальные надписи следует использовать в редчайших случаях; не рекомендуется также изогнутое начертание (рис. 74г);
  • придерживайтесь горизонтальной ориентации надписей относительно предполагаемой линии зрения (рис. 74д);
  • при оформлении надписей особое внимание уделяйте образованию логограмм (аббревиатур, условных обозначений и т. п.). Сокращение, в частности, не должно вызывать нежелательных ассоциаций (слово "громкость" не стоит превращать в "гром"; слово "аппаратура" лучше преобразовать в "аппарат", а не в "аппар" и т. д. Логограмма должна легко читаться вслух, поскольку зрительное ее восприятие сопровождается внутренним проговариванием. К примеру, "индикатор пилотажный комплексный" предпочтительнее выразить логограммой КИП, а не ИПК и т. д.;
  • надписи или знаки на круглых поверхностях — на трубах, например, выполняйте так, чтобы не сказывалась кривизна поверхности (рис. 74 е). Размеры букв для надписей на трубах разного диаметра приведены в табл. 7.1.

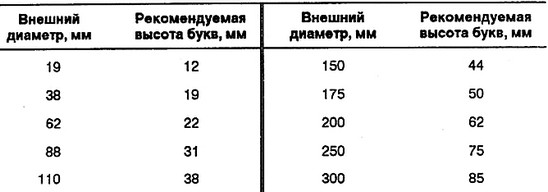

      Таблица 7.1.
      Зависимость размеров букв от диаметра трубы

  • для обеспечения четкости цветных надписей воспользуйтесь данными, представленными в табл. 7.2.

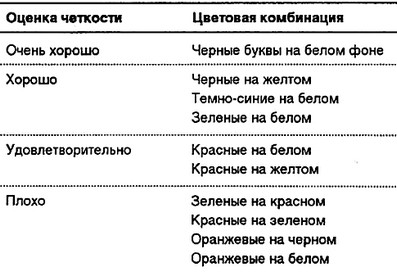

Таблица 7.2.
Относительная четкость сочетаний цветов при отраженном свете
