Основы
дизайна

4.3.1. Выбор категории кодирования

При выборе вида алфавита следует опираться на сложившиеся и проверенные опытом знания человека. Это способствует хорошей ассоциативности (по форме, цвету, содержанию и т. п.) с обозначаемыми предметами и явлениями; повышает скорость и точность декодирования. [an error occurred while processing this directive]

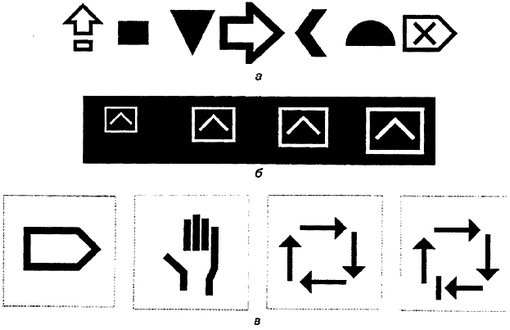

Так, буквы, например, используются для передачи информации о названии объекта, цифры - для передачи количественных характеристик; цвет - для определения значимости; геометрические фигуры разнообразной формы и размеров - для наглядности. Ниже приведены примеры видов кодирования (рис. 72, а - кодирование формой, б - кодирование размером, в - примеры символов, наносимых на элементы управления производственным оборудованием).

Рис. 72
Виды кодирования информации

В задачах зрительного поиска преимущество имеют кодовые категории цвета и формы, обеспечивающие минимальное время поиска объектов. Наименьшую точность имеет идентификация по размеру. Среди многообразия геометрических форм (рис. 72а) лучше всего различаются простые фигуры из прямых линий (треугольники, прямоугольники, ромбы), хуже -имеющие кривизну и множество углов (круги, многоугольники). Силуэтные знаки предпочтительнее контурных.

При использовании размера в качестве кодовой категории следует соотносить площадь знака с какой-либо характеристикой объекта (с его размером, удаленностью и т. д.).
