Обработка дерева
на станках



Характеристика процесса сверления

Очень часто при сборке деревянных изделий в их деталях предусматривают отверстия и продолговатые пазы, которые предназначены для деревянных крупных шипов (шкантов) или металлических крепежных деталей (болтов, шурупов, стержней). Кроме того, сверление применяют при заделке сучков и других дефектных участков, когда после высверливания на их место устанавливают деревянные пробки.

Сверление древесины осуществляется вращающимся инструментом - сверлом, с одновременной его подачей в направлении, параллельном оси вращения. При этом линия резания представляет собой винтовую траекторию. Сверление - это сложный процесс резания, совершаемый по различным направлениям относительно волокон древесины. Сущность этого процесса состоит в резании резцами, расположенными по торцу цилиндрического тела инструмента (сверла).

По направлению оси отверстия относительно волокон древесины различают продольное сверление - в торец изделия (рис. 116 в) и поперечное - в пласть (рис.116 а,б). Кроме того, отверстия бывают сквозные (рис. 116 а ) и несквозные (рис.116 б ). Стружка, получаемая при сверлении - непрерывная, с постоянной по длине толщиной. Для каждого вида сверления предназначены сверла с соответствующей конструкцией режущей кромки.

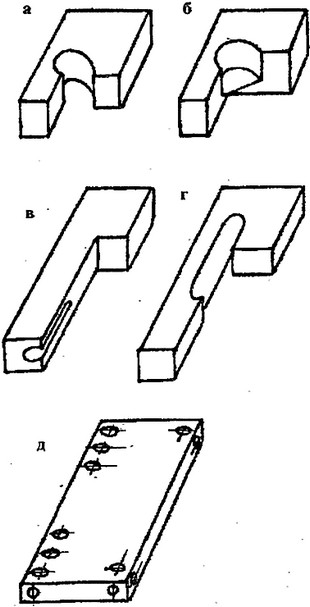

Рис. 116. Виды работ, выполняемых на сверлильно-пазовальных и сверлильно-присадочных станках:
а, б, в - сверление сквозных и несквозных отверстий; г - выборка пазов; д - присадка отверстий на пласти и в кромке щитовой детали

Процесс сверления характеризуется скоростью подачи сверла и частотой его вращения. При выборке продолговатых пазов (рис. 116. г) кроме движения осевой подачи, инструмент совершает дополнительное боковое движение. В этом случае рабочей частью инструмента является не только его торцевые режущие элементы, но и цилиндрическая часть концевой фрезы. При необходимости массового сверления нескольких отверстий в щитовых деталях (рис. 116 д ) применяют многошпиндельные сверлильные станки. На них сверлят отверстия одновременно на плоскости и в кромках.
