Обработка дерева
на станках



Станки для смешанного раскроя

Устройство. Круглопильные станки для смешанного раскроя (универсальные) применяют для продольного, поперечного раскроя и раскроя под углом досок и брусков, а также плитных и листовых материалов. Такой универсальный кругаопильный станок с ручной подачей Ц6-2 показан на рис. 113. На станине 1 коробчатой формы закреплен стол 8 размером 830х1200 мм, на передней части которого установлена направляющая линейка 14, обеспечивающая направление подачи материала при продольном раскрое.

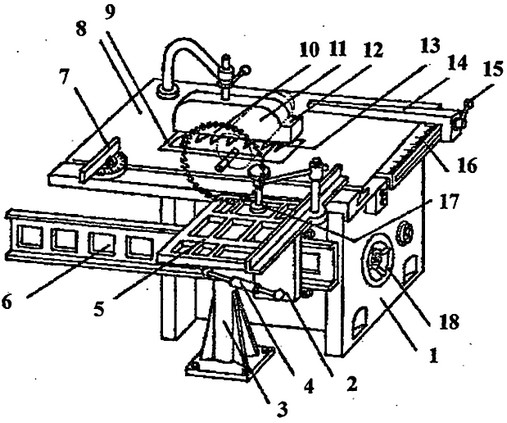

Рис. 113. Универсальный круглопильный станок для смешанной распиловки Ц6-2:
1 - станина; 2 - каретка; 3 - стойка; 4 - стяжка; 5 - стол каретки; 6 - направляющая; 7 - угольник; 8 - стол; 9 - расклинивающий нож; 10 - пила; 11 - электродвигагель; 12 - ограждение; 13 - когтевая защита; 14 - направляющая линейка; 15 - рукоятка фиксатора; 16 - линейка; 17 - прижим; 18 - маховичок подъема пилы

На столе имеется съемный упорный угольник 7, который можно перемещать в Т - образном пазу стола параллельно плоскости пилы при распиловке заготовок под углом от 45 до 135 °. Пила 10 крепится на валу электродвигателя 11, который установлен внутри станины на качающейся подмоторной плите. Поднимают и опускают пилу маховичком 18. К столу станка крепится ограждение 12 с противовыбрасывателями когтевой защиты 13. Сзади в плоскости диска пилы укреплен расклинивающий нож 19. Для торцовки пиломатериалов и раскроя плитных заготовок служит каретка 2 со столом 5. Каретка установлена на роликах с возможностью перемещения (ход каретки 100 мм) по направляющей параллельно плоскости пилы.

Наладка станка. Наладку выполняют в зависимости от вида работ. Для продольного раскроя выбирают и крепят пилу с зубьями соответствующего профиля. Направляющую линейку устанавливают на ширину отпиливаемой детали (рис.114 а). Сначала линейку 1 переставляют по поперечной направляющей 3 и закрепляют фиксирующей рукояткой 4. Расклинивающий нож 5 крепят на расстоянии 10-15 мм от вершин зубьев пилы. Передняя кромка ножа должна быть заостренной, а толщина задней - на 0,2-0,3 мм больше ширины пропила. Рабочие поверхности ножа располагают симметрично и параллельно плоскости диска пилы.

Рис. 114. Наладка универсального станка:
а - для продольной распиловки; б - для торцовки деталей под углом; в - для опиловки щитовых деталей; 1 - направляющая линейка; 2,7 - шкалы; 3 - поперечная направляющая; 4 - рукоятка фиксатора; 5 - расклинивающий нож; 6 - ползун; 8 - упорный угольник; 9,11,14 - бруски; 10 - дополнительный стол; 12 - стол каретки; 13 - упор

Наладка универсального станка для торцовки деталей под углом (рис. 114 б) заключается в установке ползуна 6 на станок и регулировании положения упорного угольника 8. При этом угольник поворачивают на заданный угол, используя прикрепленную к нему круговую шкалу 7. Направляющую линейку необходимо переместить в крайнее правое положение, а расклинивающий нож снять, чтобы они не мешали работе. Если профиль зубьев пилы не соответствует условию распиловки, необходимо заменить пилу.

Между упорным угольником и заготовкой иногда укладывают подпорный брусок 9, конец которого торцуют вместе с заготовкой. Это предотвращает сколы и зырывы на задней кромке детали. При торцовке деталей под прямым углом к рамке в качестве упора используют составную направляющую линейку. Длину рабочей части составной линейки увеличивают так, чтобы ее задний конец находился за диском пилы.

Наладка станка для опиловки щитовых деталей с четырех сторон (рис. 114 в) включает в себя настройку каретки и установку при необходимости дополнительного стола.

Направляющую каретку регулируют в вертикальной плоскости двумя винтовыми домкратами или прокладками и контролируют величину отклонения уровнем. При необходимости направляющую поворачивают вокруг оси колонки или поднимают вращением гайки и фиксируют стопором. Окончательное положение стола-каретки 12 относительно стола станка регулируют вращением стяжки наклонной опоры или поворотом эксцентриковых осей опорных роликов каретки. На каретку устанавливают подпорный брусок 14 с торцовым упором 13. Торцовый упор крепят к бруску на расстоянии В, равном ширине выпиливаемого щита Если правая от пилы часть стола не позволяет распиливать длинные полосы материала, то устанавливают дополнительный стол 10 из древесностружечной плиты. Этот стол монтируют так, чтобы его рабочая поверхность была на одном уровне с плоскостью стола 12. Для этого направляющую линейку снимают, а на дополнительный стол 10 устанавливают направляющий брусок 11 на расстоянии А, равном ширине отпиливаемой справа части материала. При отпиливании щитовых или плитных заготовок отклонение от прямолинейности обработанных кромок допускается не более 0,3 мм на длине 1000 мм.

Работа на станках. При продольном раскрое заготовку прижимают к направляющей линейке и равномерно подают ее на пилу. При распиливании крупных пиломатериалов станок обслуживают два человека. Отпиленные части складывают в штабель и подают для повторной распиловки. Если необходимо выпиливать детали разной ширины, то можно каждый раз использовать подкладной брусок необходимой ширины и одновременно два закладных бруска. В этом случае ширина более узкой заготовки равна сумме размеров двух закладных брусков. При торцовке необходимо обеспечить устойчивое положение заготовок на столе станка. Длина свисающей части детали должна быть не более половины общей длины заготовки. Для длинных заготовок у станка устанавливают дополнительную опору.

Заканчивая пропил, категорически запрещается продвигать заготовку вручную. Ее проталкивают следующей заготовкой или специальным деревянным толкателем.

Во время работы станка запрещается поднимать или опускать ограждение, чистить пазы стола или щель, куда входит пила.
