Точение шара

Необходимость в точении сферических поверхностей возникает при изготовлении декоративных изделий. При этом шары диаметром менее 30 мм вытачивают фасонными резцами, а более крупные - полукруглыми, а затем плоскими косыми.

Точение шара осуществляют по шаблону приемами, которые применяют при точении фасонных поверхностей. Вначале заготовке придают форму цилиндра, а затем фасонной стамеской (мейселем) вытачивают форму шара с припуском на обработку. Точение ведут очень осторожно, не торопясь, постепенно приближаясь к наружному профилю (рис. 46).

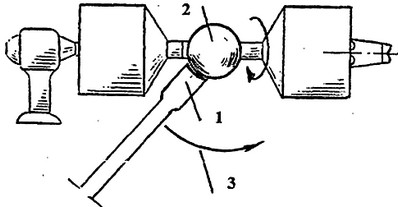

Рис. 46. Точение шара:
1 - лезвие мейселя; 2 - заготовка; 3 - движение стамески

Для контроля размера и формы сферической поверхности можно использовать и такой способ. На заключительной стадии точения шара рабочую кромку шаблона подкрашивают мягким карандашом. Затем шаблон прикладывают к обработанной поверхности, а шпиндель в это время вместе с деталью проворачивают рукой. Если поверхность обработана не полностью, на ней останется след , показывающий, где еще надо снять материал. Освободив заготовку с шаром, в местах шеек стамеской обрезают древесину, а места среза зашлифовывают. Обламывать шейки не следует, поскольку на изломе древесина может глубоко выкрошиться.

Шарообразные поверхности можно шлифовать при помощи специальных колец, которые нетрудно изготовить из фанеры (рис. 47). С двух сторон кольца обклеивают абразивной шкуркой разной зернистости. При этом процесс шлифования следующий.

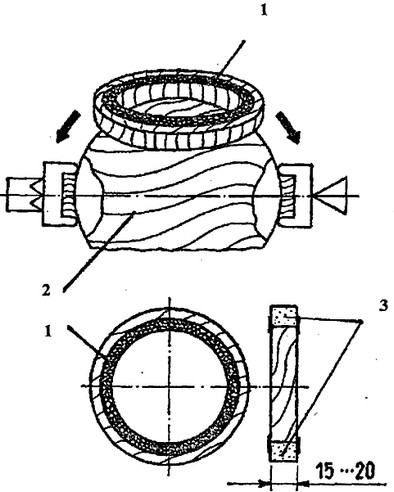

Рис. 47. Шлифование шара при помощи колец:
1 - кольцо; 2 - шар; 3 - абразивные шкурки (размеры в мм)

Шлифуемый шар зажимают в центрах через чашечные насадки, а кольца легко прижимают к поверхности вращающегося шара. Затем шар поворачивают и зажимают в отшлифованном месте, продолжая шлифование.
