Обработка дерева
на станках



Криволинейная нарезка

В отличие от прямолинейной, криволинейная нарезка включает всевозможные галтели и конусообразные заоваленные поверхности. Как и в предыдущем случае, токарные работы начинают с разметки заготовки согласно выполненному чертежу. Соответственно изготовляют и шаблоны (рис. 44 ).

Рис. 44. Изготовление шаблонов

Точение начинают с цилиндрических форм, а затем приступают к вытачиванию криволинейного профиля. Заоваленные (вогнутые) поверхности точат полукруглой стамеской (рейе-ром). Инструмент направляют плавно, без сильною нажима, сверху вниз. При точении кривизны шаблон надо применять особенно часто (рис. 45).

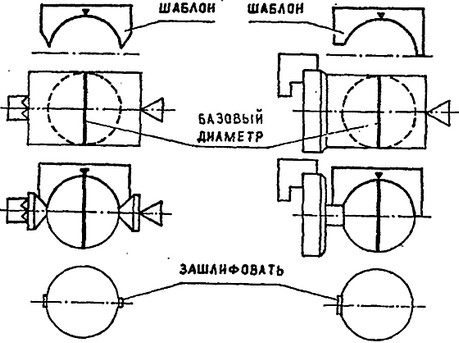

Рис. 45. Криволинейная нарезка:
1 - валик; 2 - шаблоны; 3 - галтель
