Назначение и устройство токарных станков для обработки древесины

Токарный станок - это функционально законченный агрегат для обработки древесины или металла точением, состоящий из передней и задней бабок, привода и подручника, которые устанавливают на одной станине (рис. 27, 28).

Рис. 27. Токарный станок для обработки древесины:
1 - электродвигатель с защитным кожухом; 2 - передняя бабка; 3 - подручник с кареткой; 4 - задняя бабка; 5 - станина; 6 - кнопочный выключатель

У большинства моделей токарных станков станина представляет собой литое чугунное основание, на котором монтируются все основные узлы. Слева на станине закреплена передняя бабка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником или суппорт (каретка) и задняя бабка.

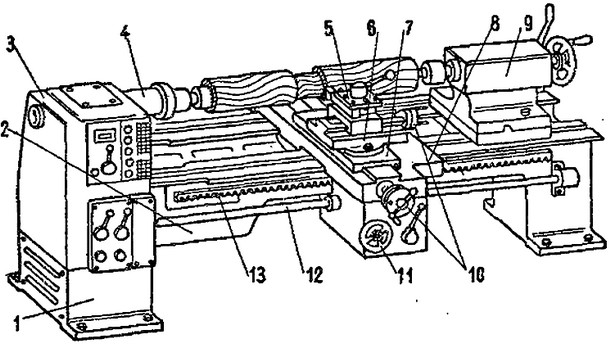

Рис. 28. Токарный станок с механической подачей суппорта и приставным лобовым устройством ТС-40:
1 - тумба; 2 - станина; 3 - передняя бабка; 4 - шпиндель; 5 - резцедержатель; 6 - дополнительный продольный суппорт; 7 - поперечный суппорт; 8 - продольный суппорт; 9 - задняя бабка; 10, 11 - маховички; 12 - ходовой вал; 13 - рейка

Передняя бабка служит для установки и крепления заготовки и передачи ей вращательного движения. Она состоит из корпуса, отлитого из чугуна, внутри которого расположен шпиндель с опорными радиальными сферическими подшипниками.

Шпиндель представляет собой стальной фасонный вал, имеющий на правом конце резьбу для крепления зажимных и других приспособлений: патрона, планшайбы и др. На левом конце шпинделя насажен двухступенчатый приводной шкив. Через привод шпиндель получает вращение от электродвигателя, расположенного за передней бабкой. Привод состоит из шкивов клиноременной передачи, а в станке “Универсал” включает также шестерни подачи вращения от шпинделя на ходовой винт продольного перемещения суппорта. Набор шкивов служит для изменения частот вращения шпинделя и соответственно заготовки.

Задняя бабка служит опорой при обработке длинных заготовок, поддерживая их задним центром, она надежно фиксирует деталь. Кроме того, задняя бабка предназначена для закрепления сверл и зенковок, подаваемых по оси вращения заготовки. Центры осей передней и задней бабок должны всегда быть соосными, то есть находиться на одной горизонтальной линии. Задняя бабка, как правило, подвижная, что и позволяет фиксировать заготовки различной длины. Электродвигатель служит для сообщения заготовке вращательного движения. При самостоятельном изготовлении станка вместо стационарного двигателя можно применить и другую электрическую машину, например, электродвигатель или электроточило.

Точение заготовки осуществляют режущими инструментами, опорой для которых служит подручник.

Органами управления (кнопками, рукоятками, маховиками) производятся пуск и остановка двигателя станка, смена направления движения шпинделя.
