Обработка дерева
на станках



Механизмы резания

Шпиндели. Шпиндели служат для закрепления и вращения режущего инструмента, а в токарных станках - для закрепления и вращения заготовки. По расположению оси вращения шпиндели бывают горизонтальные, вертикальные и наклонные.

На рис. 17 показана принципиальная схема горизонтального шпиндельного блока, привод которого осуществляется от электродвигателя через ременную передачу клиновидными ремнями или одним плоским. В качестве шпинделя в деревообрабатывающих станках используют вал специального электродвигателя, на который крепят режущий инструмент.

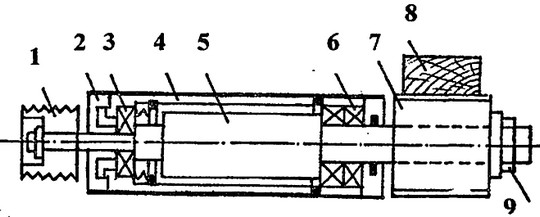

Рис. 17. Принципиальная схема горизонтального шпиндельного блока:
1 - шкив; 2 - крышка; 3 - задняя опора; 4 - гильза; 5 - шпиндель; 6 - передняя опора; 7 - режущнй инструмент; 8 - заготовка; 9 - гайка

Кроме вращательного движения шпиндель должен совершать другие рабочие перемещения. Так, в сверлильных станках шпиндель совершает также движение в осевом направлении для подачи сверла на материал. В этих случаях шпиндель делают составным из двух частей (рис. 18).

Рис. 18. Схема составного вертикального шпинделя:
1 - патрон; 2 - вал; 3 - гильза; 4 - шлицевое соединение; 5 - втулка; 6 - станина; 7 - шкив; 8 - рукоятка

Ножевые валы - предназначены для закрепления ножей и придания им движения резания. В отличие от шпинделя ножевой вал имеет межопорную рабочую часть.

Ножевые валы различаются размерами и формой ножей, а также способом их крепления в корпусе. Для ножевого вала с прямолинейным расположением ножей (рис. 19 а) используют плоские ножи с прямолинейной режущей кромкой. Кроме того, в современных деревообрабатывающих станках используют ножевые валы с винтовым расположением ножей (рис. 19 б) и ступенчатым (рис. 19 в). Для плавного врезания ножей в обрабатываемый материал возможна установка ножей под углом к оси вращения вала (рис. 19 г).

Рис. 19. Ножевые валы с расположением ножей:
а - прямолинейным; б - винтовым; в - ступенчатым; г - ступенчатым с углом наклона режущей кромки;
1 - тормозной шкив; 2 - подшипник; 3 - корпус; 4 - приводной шкив; 5 - планка; 6 - регулировбчный винт; 7,12 - ножи; В, 13 - прижимные клинья; 9 - винт; 10 - плоский нож с серповидной режущей кромкой; 11 - вставка

Суппорты - предназначены для подачи или настроечных перемещений рабочего органа на заданные размеры обработки. По количеству рабочих движений различают суппорты одно -двух- и трехкоординатные. Привод для настроечного перемещения в суппортах бывает ручной, механизированный или автоматический. На рис. 20 а показан двухкоординатный суппорт с ручным приводом настроечных перемещении. Для выполнения шипорезных работ под углом используют суппорт с тремя координатными движениями (рис. 20 б).

Рис. 20. Суппорт:
а - двухкоординатный; б - с поворотным устройством;
1 - пила; 2 - электродвигатель; 3 - горизонтальная плита; 4 - вертикальная плита; 5,6,13 - винты; 6 - линейка; 7,14 - стопоры; 9 - фреза; 10 - подмоторная плита;11 - шкала круговая; 12 - винт поворота

В других конструкциях суппортов применяют круглые направляющие (рис. 21 ).

Рис. 21. Суппорт с круглыми направляющими:
1 - эксцентриковая втулка; 2 - рукоятка зажима каретки; 3 - гайка; 4 - винт горизонтальной настройки; 5 - лимб; 6 - скалка; 7 - каретка; 8 - гильза; 9 - шпиндель; 10 - винт вертикальной настройки

Электропривод - предназначен для создания необходимых движений или вращающих моментов на рабочих органах станка. Электропривод включает в себя электродвигатель, передаточный механизм для преобразования движения и аппаратуру управления.

Для привода станков применяют трехфазные асинхронные электродвигатели единой серии 4 А мощностью от 0,5 до 30 кВт и более. Электродвигатели могут быть на лапах (рис. 22 а) и фланцевые (рис. 22 б), с одним или двумя рабочими концами вала (двусторонние). Для изменения скорости рабочих органов используют двух- или трехскоростные электродвигатели.

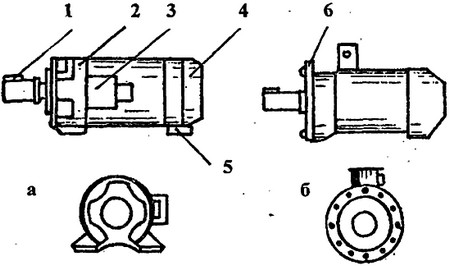

Рис. 22. Электродвигатель специальный асинхронный с креплением на лапах (а) и фланцевый (б):
1 - вал; 2 - корпус; 3 - коробка для подвода электрокабеля; 4 - кожух; 5 - лапа; 6 - фланец

Передаточный механизм в электроприводах служит для обеспечения требуемого движения рабочего органа. В качестве передаточного механизма используют ременные, зубчатые, цепные, червячные, винтовые передачи, а также специальные агрегаты: редукторы и вариаторы.

Кроме того, для приведения в действие многих механизмов деревообрабатывающих станков используют гидро - и пневмоприводы. Так, часто гидропривод применяют для привода механизмов подачи и зажима деталей, а пневматический - для их фиксации, загрузки и выгрузки.

Кроме перечисленных элементов каждый деревообрабатывающий станок оборудован системой управления, которая приводит в действие выключатели, кнопки, переключатели, панели индексации и сигнальные лампочки, рукоятки и маховики механической настройки, стружкоприемники и устройствами для смазывания узлов,а также всевозможные оградительные устройства, исключающие попадание или доступ частей тела человека в опасную зону станка.
