Азбука кроя



Моделируем рукава кимоно, зауженные внизу

Переведите на лист бумаги чертеж рукава кимоно.

Для построения чертежа классического рукава кимоно (рис. 513) от общей ширины рукава вычтите ширину, которую нужно получить внизу (например, 34 - 20 = 8 см).

Рис. 513

Разделите отрезок пополам (8 : 2 = 4 см) и отложите полученную величину от линии верхнего среза по линии низа (от надсечки 1 до надсечки 2).

Через точку 2 проведите наклонную, которая соединяется с линией верхнего среза рукава на 5 см ниже надсечки D (сплошная линия).

То же сделайте на чертеже спинки.

Начиная от надсечки D перенесите на новую линию верхнего среза рукава точную длину рукава (D1 = D2).

Проведите линию низа рукава между надсечками 2 до 3 под прямым углом к линии верхнего среза.

Чтобы укоротить рукав, проводят линию низа параллельно проведенной линии на нужном расстоянии от нее.

Узкий рукав кимоно (рис. 514) в основном используют для платья.

Рис. 514

Из общей ширины рукава вычтите желаемую ширину низа (для примера при обхвате запястья, равном 16 см, 34 - 16 = 18 см).

Разделите полученный отрезок пополам и отложите эту величину по линии низа переда рукава от надсечки 1 до надсечки О.

Так же поступите для получения желаемой ширины на уровне локтя (например, 34 - 29 = 5 см — излишек).

Разделите полученный излишек пополам (например, 5 : 2 = 2,5 см) и отложите эту величину по линии локтя.

Отступив от надсечки D на 5 см вниз, проведите линию верхнего среза рукава, как показано на рис. 514.

Линия внизу рукава слегка изогнута (см. стрелку), что необходимо для лучшего прилегания рукава. От надсечки D по проведенной линии отложите длину рукава до локтя и общую длину рукава. Поставьте надсечку 2.

Проведите линию низа рукава от надсечки 2 до надсечки 3 перпендикулярно верхней.

Перенесите на чертеж спинки линию D2, после того как совместите основные линии D1.

Затем передвиньте лекало и перенесите надсечку 3 на линию низа рукава.

Проведите линию низа рукава спинки, соединяя надсечки 2 и 3.

Вытачки по линии сгиба локтя не обязательны. Начиная от насечки линии локтя, проведите сначала штриховую линию, перпендикулярную основным линиям. Затем, отложив от полученной точки вверх по линии нижнего среза 1 см, проведите линию локтя (сплошная линия).

По обе стороны от этой линии, которая отмечает среднюю вытачку, проведите две параллельные ей линии на расстоянии 2 см от нее длиной 5 см.

По этим линиям застрочите со стороны изнанки вытачку, переходящую на 2 см на заднюю половинку, или короткие защипы.

Для короткого рукава кимоно чертеж выполняют на копии лекала прилегающего лифа кимоно. Поместите надсечку 1 (рис. 515) на расстоянии 5 см от надсечки А на линии надреза АС.

Рис. 515

От надсечки 1 проведите линию низа рукава между надсечками 1 и 2 перпендикулярно линии верхнего среза рукава, т. е. параллельно линии DA.

Предусмотрите припуск на подгиб рукава. Проведите линию припуска параллельно линии низа на расстоянии от нее 3 см (заштрихованный участок).

На ластовице отложите отрезок А1, взятый с рис. 515, и проведите прямую линию подгиба (рис. 516).

Рис. 516

Линия низа короткого рукава проходит ниже надсечки А на 5 см, и рукав можно укоротить еще без изменений в чертеже рукава. При уменьшении длины рукава следует оставлять расстояние от точки А не меньше чем 2,5 см.

Если после укорочения рукава до указанного предела он еще слишком длинен сверху, внесите следующие изменения в чертеж

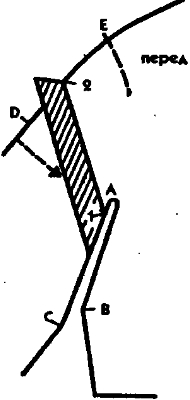

Отложите отрезок длиной 2,5 см, начиная от надсечки Л (рис. 517), и поставье надсечку 1.

Рис. 517

От плечевой надсечки Е отложите по верхней линии рукава желаемую длину рукава (для примера 8 см). Поставьте надсечку 2.

Соедините надсечки 1 и 2 прямой линией, затем проведите параллельно ей линию подгиба.

Перегните бумагу по линии 1 —2 так, чтобы можно было правильно отметить ширину подгиба.

Укоротите ластовицу, откладывая на ней величину А1, как объяснялось выше.

Кимоно без ластовицы. Такую конструкцию используют только в тех случаях, когда хорошее прилегание одежды не имеет особого значения: в моделях массового пошива, белье, а также в экстравагантных моделях.

Чтобы выполнять лекала таких моделей, нет необходимости иметь основу кимоно. Достаточно найти баланс линий верхних и нижних срезов рукава, руководствуясь принципами построения чертежа кимоно.

При коротком рукаве вниз от линии проймы втачного рукава отложите отрезок длиной 5 см и поставьте надсечку X (рис. 518).

Рис. 518

От этой надсечки продолжите линию бокового среза с легким изгибом к надсечке О, которая находится на расстоянии 2,5 см вверх и влево от надсечки X. Боковые срезы лифа следует стачивать до надсечки О.

От надсечки О вверх проведите линию низа рукава.

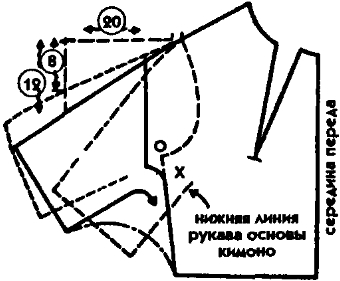

На рис. 518 показаны два примера исправления верхней линии рукава. Используйте тот вариант, который лучше подходит для вашей модели.

Для построения длинного рукава нет определенною правила. Чертеж изменяют согласно особенностям модели, руководствуясь примерами, приведенными выше. Угол наклона линии верхнего среза рукава также зависит от модели.

При раскрое одежды покроя кимоно из узких тканей необходимо выполнить следующие изменения чертежа. Переведите всю поверхность рукава, заключенную между надсечками D и С1 (рис. 519, штриховые линии). На лекале проведите линию границы ширины ткани.

Перемещайте поверхность рукава, ограниченную штриховыми линиями, не меняя положения надсечки D, до тех пор, пока весь рукав не поместится на желаемой ширине. Проведите линии рукава (сплошные).

Выровняйте линию верхнею среза рукава от надсечки D, уменьшая кривизну, насколько позволяет ширина рукава.

Продолжите линию надреза от надсечки С1, изгибая ее, как показано на рисунке (надсечка С2).

Ластовицу исправьте соответственно чертежу. Линию ластовицы между точками А и В изменять не надо.

Кимоно фантази. Так называют модели, разработанные на основе кимоно. Наиболее характерные модели можно сгруппировать следующим образом.

  1. Основная часть лифа составляет одно целое с рукавами, которые соединяются с лифом по линии проймы (рис. 520).
  2. Линия проймы удалена от нормального положения.
  3. Рукава покроя реглан с большой кокеткой.

Рис.

Для построения чертежа, показанного на рис. 520, возьмите чертеж переда прилегающего кимоно, ограничив рукав длиной 3/4. Перенесите на него рукав основы от надсечки Е (рис. 521) до надсечки Л и проведите линию надреза по прямой линии, не делая закругления у надсечки А.

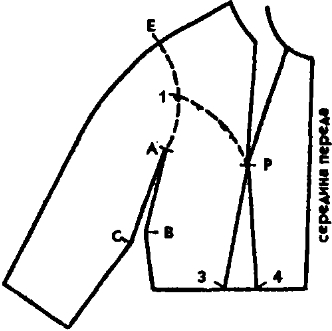

Рис. 521

Линию горловины проведите полностью, чтобы можно было точно переводить вытачки, используя прозрачную бумагу. Таким способом следует готовить все основы кимоно.

Проведите линию рельефа от точки Р к пройме до надсечки 1.

На другом листе бумаги воспроизведите обе части лекала, переведя верхнюю вытачку в рельеф.

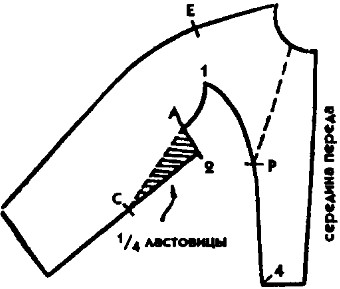

Рис. 522

К каждой из частей лекала (рис. 522, 523) прибавьте по 1/4 ластовицы (заштрихованная часть) и проведите линию от надсечки 1 до надсечки 2, как показано на рис. 523.

Рис. 523

Возьмите лекало, показанное на рис. 523, положите его на лекало основы кимоно и переведите на него, начиная от надсечки А, линию проймы (рис. 524, надсечка 3).

Рис. 524

На лекале измерьте расстояние между надсечками 2 и 3 и перенесите его на рукав от надсечки 2 к надсечке 3 (рис. 525).

Рис. 525

Надсечку 1 соедините с надсечкой 3 кривой линией. Это будет нижняя часть проймы втачного рукава.

При построении чертежа кимоно фантази используйте основу кимоно.

Переведите чертеж переда прилегающего кимоно на лист бумаги, перенеся на него линию проймы (рис 526).

Рис. 526

Ширину рукава кимоно можно изменить, меняя положение надсечки А. Через надсечку А переда должна проходить линия проймы кимоно фантази.

Чтобы начертить рукав, надо перевести пройму на прозрачную бумагу.

Перегните бумагу по штриховой линии, показанной на рис. 527, т. е. сгиб должен пройти через точку пересечения линии бокового среза с нижней линией рукава и коснуться линии проймы.

Рис. 527

Переведите линию проймы на вторую половину листа бумаги и отметьте ее точную длину надсечкой D.

После перемещения надсечки D (см. рис. 526) на расстояние, равное расстоянию между надсечками 1 и О, проведите нижнюю линию рукава плавной изогнутой сплошной линией. Чертеж спинки выполните из копии чертежа прилегающего кимоно, как и чертеж переда.

Положите рядом чертежи спинки и переда, совмещая линии боковых срезов, располагая точки В на одном уровне, и исправьте, если надо, линию проймы спинки, чтобы она точно соответствовала пройме переда (рис. 528).

Рис. 528

От надсечки С спинки по нижней линии рукава отложите линию длиной, равной расстоянию между надсечками С и D на переде. Поставьте надсечку D на чертеже спинки.

Кимоно фантази с полуластовицей. Выполняя указанные выше построения, можно начертить любой рельеф фантази на обеих сторонах лифа (на переде и спинке).

Однако существуют модели, в которых рельеф фантази выполняется лишь на одной стороне. Тогда для другой стороны, имеющей вид обычного кимоно, надо вычертить полуластовицу.

Переведите чертеж половины ластовицы (ластовица разделена пополам по линии, указывающей косое направление нитей; рис. 529, слева).

Рис. 529

Начиная от надсечек В и С, перенесите на линию «косая» расстояние ВО к CD с чертежа лифа.

Перегните бумагу, образовав вытачку между надсечками А, X и О, оставляя 0,2 см между надсечками X и О рядом с линией сгиба.

Переведите вновь полученную ластовицу и скруглите ее контуры, как показано стрелкой на рис. 529, справа.

Через надсечку Л проведите штриховую линию, которая будет указывать направление долевой нити. Это направление может быть и другим-, не следует только помещать долевую нить по линиям АС и АВ.

Полуластовицу можно поместить на любой модели кимоно, требующей ластовицу и на переде, и на спинке. Этот способ имеет ряд преимуществ по сравнению с применением цельной ластовицы.

  1. Применение друх полуластовиц исключает необходимость предварительного соединения спинки лифа с передом по боковым срезам и нижней линии рукава. Это особенно удобно при обработке толстых тканей, где ластовицу выполнить трудно. Полуластовицы соединяют с соответствующими деталями (спинкой и передом), а затем одной строчкой соединяют линию бокового среза и нижнюю линию рукава.
  2. Имеется возможность уточнения ширины одежды во время примерки, если предусмотреть необходимые припуски на швы по линии «косая» (см. рис. 529, линия СХОВ).
  3. Значительно облегчается выполнение застежки в боковом шве прилегающего платья.
  4. Более точное соответствие рукава форме линии проймы.

Очень короткий рукав фантази без ластовицы (рис. 530) можно построить на копии переда прилегающего кимоно.

Рис. 530

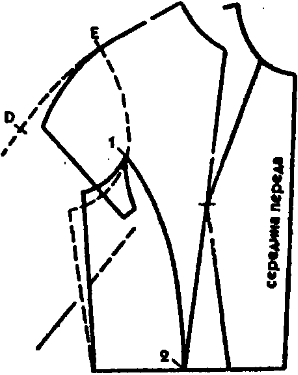

Для этого сначала исправьте линию проймы и заузьте лекало по боковому срезу, как показано сплошными линиями на рис. 531.

Рис. 531

Начертите рельеф, начиная от надсечки 1, и проведите линию поворота рукава, наклон которой тем больше, чем короче рукав.

Проведите линию длины (минимальную) рукава и линию низа рукава (здесь без учета припуска на подгиб).

Необходимое заужение рукава выполните по нижней и верхней линиям рукава (сплошные линии).

Скруглите острый угол у надсечки 1 во избежание расползания ткани (рис. 532).

Рис. 532

Лекало спинки постройте так же, согласовывая длины верхней и нижней линий с этими же линиями на переде.

При выполнении очень короткого рукава фантази с полуластовицей не следует заужать лиф в области ластовицы во избежание расползания ткани (например, в изделиях из трикотажа).

На чертеже переда или спинки повысьте линию проймы и переместите выше надсечки А2 и В2 (рис. 533).

Рис. 533

После этого немного заузьте лиф (сплошные линии). Для уменьшения размера полуластовицы переведите ее на бумагу и положите на надрез, совмещая надсечки А2 и В2 (линия ластовицы совмещена с линией бокового среза, начиная от надсечки В3.

Перенесите на ластовицу линию нового бокового среза и продолжите ее кверху (верхняя стрелка).

Дальнейшее преобразование ластовицы выполните, как показано на рис. 529-

Линию низа рукава проведите на расстоянии не менее 2,5 см от надсечки А.

Кимоно с проймой фантази показано на рис. 534.

Рис. 534

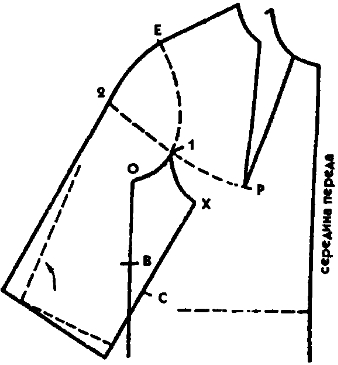

На лекале (рис. 535) проведите плавную линию подреза через точку Р и надсечки 1 и 2. В одежде прямого покроя надсечку 1 можно опустить по линии проймы еще на 0,5—1 см.

Рис. 535

При выкраивании такого рукава необходимо соблюдать направление долевой нити на его отдельной части таким же, как и на той, которая остается цельно-кроенной с лифом. Для этого наложите отдельную часть рукава на цельнокроенную с лифом, совмещая их верхние линии, и проведите на ней линию, параллельную линии середины лифа, которая будет указывать направление долевой нити.

Следует иметь в виду, что в подобных моделях можно ликвидировать верхний шов, располагая сгиб ткани по верхней линии рукава.

Не забудьте перевести на новое лекало надсечки Е, В и С.

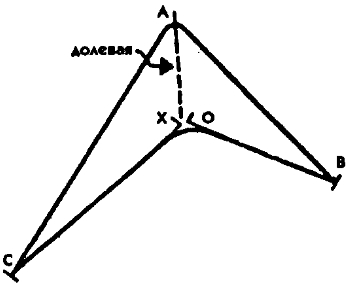

Для уточнения чертежа полуластовицы переведите чертеж обычной полуластовицы, поместите ее на лекало с проймой фантази и отметьте на ней отрезки ВО и СХ. Сделайте вытачку между надсечками Д X и О и скруглите линию у надсечек X и О (рис. 536). В данной полуластовице угол у надсечки Л более острый, чем в обычной (см. рис. 529). Это зависит от расположения линии проймы и степени поворота рукава.

Рис. 536

Расширенный рукав кимоно. Особенность такого рукава заключается в построении ластовицы.

Рис.

Для построения лекала короткого рукава с напуском на манжете (рис 537) на копии базовою лекала кимоно проведите верхнюю линию кимоно в соответствии с моделью, начиная от надсечки Е (рис. 538).

Рис. 538

Начиная от надсечки 1, начертите линию низа рукава под прямым углом к линии верхнего среза рукава Е1 и к линии надреза АС. При этом надсечка 2 всегда должна быть выше надсечки С.

Выполните те же построения на спинке.

Переведите чертеж ластовицы основы и проведите на нем от точек А (рис. 539) две прямые, параллельные линии «косая». Отложите на них отрезки, равные длине надреза А2.

Рис. 539

Уточните возможную ширину рукава в соответствии с шириной ткани. Если надо, опустите или заузьте рукав.

В длинном рукаве (рис. 540) вызывает затруднение расположение ластовицы между двумя параллельными линиями, идущими от надсечки А к низу рукава.

Рис. 540

Продолжите линию АС вниз до надсечки 2 на уровне длины рукава 3/4.

От надсечки Е начертите новую линию верхнего среза рукава в соответствии с моделью и необходимой шириной внизу (ширина рукава спереди плюс ширина сзади плюс ширина ластовицы, надсечка 1).

Линия низа рукава 1—2 перпендикулярна линиям срезов рукава.

Чертеж ластовицы выполните, как показано на рис. 539, продолжая линии ЛС по прямой (рис. 541).

Рис. 541

По линии низа ластовицу можно заузить, как показано штриховыми стрелками.
