Азбука кроя



Моделируем втачные рукава

Рукава жакета и пальто. Окат основы рукава вычерчивают соответственно пройме платья. В жакетах и пальто размеры проймы значительно увеличены, поэтому необходимо изменить и размеры рукава.

Переведите на лист бумаги чертеж основы рукава или двухшовного рукава, приведенного на рис. 172. Продолжите линию А (рис. 272).

Рис. 272

Расширьте и понизьте концы оката рукава в соответствии с проймами. Приготовьте рукав для прямого пальто, показанного на рис. 267.

Для изменения ширины рукава параллельно линиям передних срезов проведите линии на расстоянии, равном расширению лифа плюс 0,3 см (для проймы С, см. рис. 268) и плюс 0,8 см (для проймы D; для примера в прямом пальто: 2,5 + 0,8 = 3,3 см; см. рис. 272, сплошные линии).

Удлините рукав внизу на 0,5 см. Такое удлинение дается для рукавов всех жакетов и пальто.

У концов оката рукава укажите величину его понижения, которая равна углублению проймы плюс 0,5 см в случае применения плечевых накладок (для примера в прямом пальто: 2 + 0,5 = 2,5 см).

На рис 272 понижение концов оката показано извилистыми линиями с двумя стрелками. Это компенсирует потерю длины рукава, вызванную подъемом плеча лифа.

Новая линия оката рукава сливается с имеющейся на рис. 272 линией оката на уровне линии А (см. толстую стрелку). Если окат и пройма рукава жакета и пальто построены правильно и если форма проймы основы не имеет никаких особенностей, то дополнительные уточнения оката и проймы не нужны.

Рукав по окату будет иметь необходимую прибавку на посадку.

При необходимости проверки проймы изделия и оката рукава измерьте длину новой линии проймы и оката рукава и проверьте их соответствие по таблице.

Если окат рукава мал, достаточно расширить рукав или углубить его (что менее желательно).

Если окат рукава велик, лучше выпрямить изгибы, чем заужать рукав. Для очень тонкой руки, т. е. для обхвата руки меньше 27 см, расширение рукава дают больше нормального. Для прямого женского пальто ширина рукава должна быть не менее 38 см.

В жакетах и пальто линии локтевого среза верхних и нижних половинок рукавов должны переместиться на 1 см в сторону нижней половинки рукава.

Уточните положение вытачки в соответствии с периметром проймы.

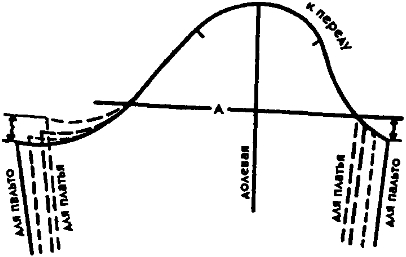

На рис. 273 показаны четыре рукава, по ширине соответствующие проймам, приведенным на рис. 268. Выполните на одном лекале все рукава жакетов и пальто, используя цветные карандаши.

Рис. 273

Узкий рукав платья. Этот рукав обеспечивает свободу движения и прилегание по форме руки. В локтевом шве по линии вытачки предусмотрена застежка. Этот рукав можно использовать и для пальто.

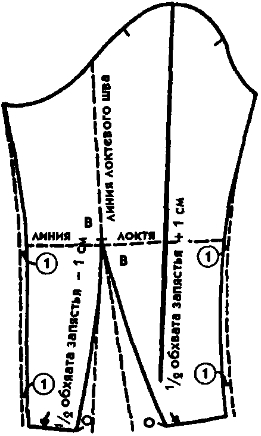

Переведите на лист бумаги основу рукава, не забывая указать направление долевой нити и надсечки по линии оката. Проведите линию локтя и вытачку в локтевом шве основы (рис. 274, штриховые линии).

Рис. 274

От концов оката уменьшите ширину рукава на 1 см с каждой стороны и проведите сплошные линии, как указано на рис. 274.

Для проверки ширины рукава по линии локтя сравните ее с меркой обхвата руки (для примера обхват руки на уровне линии локтя плюс 3 см, т. е. 24 + 3 = 27 см). Величины прибавки к мерке по линии локтя в прилегающем рукаве следующие: 3—4 см для обхвата руки до 34 см, 4,5 см для обхвата руки от 35 до 37 см; 5 см для обхвата руки более 37 см.

Если расширение рукава по линии локтя чрезмерно или недостаточно, вычтите излишек или прибавьте дополнительно расширение поровну с обеих сторон по линии локтя.

Начиная от новых линий переднего среза рукава отложите на наклонных линиях низа рукава половину обхвата запястья плюс 1 см на верхней половинке рукава и половину обхвата запястья минус 1 см на нижней половинке рукава (надсечки О; для примера 16 : 2 = 8 см; 8 + 1= 9 см; 8 - 1 = 7 см).

Проведите новую вытачку, соединяя надсечки О с точкой В на линии локтя для образования на уровне локтя выпуклости.

Измерьте обе линии вытачки от надсечек О до линии локтя. На верхней половинке линия вытачки оказывается длиннее, чем на нижней, хотя эти линии должны быть одинаковой длины. Нельзя выравнивать длину линий, как на чертеже основы. Следует поступить иначе. Начиная от надсечки О на нижней половинке рукава отложите по линии вытачки отрезок, равный длине линии вытачки на верхней половинке (от О до В). Надсечка В нижней половинки рукава расположена чуть выше линии локтя.

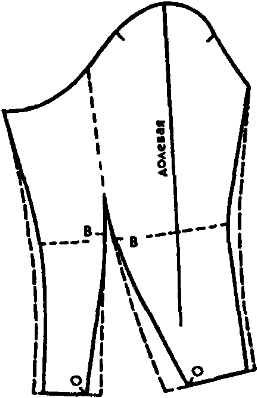

Переведите с рис. 274 на лист бумаги всю верхнюю половинку рукава и укажите надсечку (рис. 275). От этой надсечки проведите прямую штриховую линию локтевого шва.

Рис. 275

Переместите лист бумаги так, чтобы совместить надсечку В верхней половинки рукава с надсечкой В нижней половинки и линии локтевых срезов у линии оката. Переведите всю нижнюю часть рукава и исправьте чертеж, как показано на рис. 276 (см. стрелку).

Рис. 276

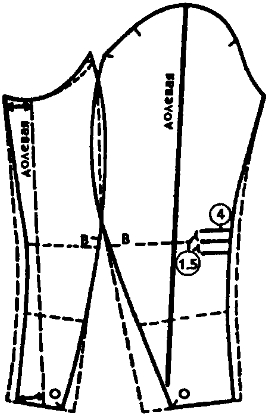

Рукав из двух половинок (рис. 277) можно выкраивать для различных обхватов руки, кроме того, он рекомендуется при небольшой полноте рук на уровне ширины спины (для примера обхват руки на уровне проймы равен 34—35 см).

Рис. 277

На вспомогательном лекале рукава в верхней части по линии локтя построите маленькую вытачку.

От надсечек Б проведите изогнутые линии локтевых срезов верхней и нижней половинок рукава.

При небольшом и среднем обхвате руки на уровне проймы прогиб линий должен быть минимальным. Для полных рук он значительно больше.

Уравняйте длину локтевых срезов и укажите направление долевой нити.

На штриховой линии локтя верхней половинки рукава отложите отрезок длиной 4 см от линии переднего среза (см. рис. 276). По обе стороны от этой линии параллельно ей и на расстоянии 1,5 см от нее проведите две прямые линии, которые показывают направление трех маленьких вытачек. Вытачки выполняйте после стачивания передних срезов. Для этого ткань складывают по намеченной линии и застрачивают складочки глубиной 0,2 см, сводя строчку в концах на нет.

При уменьшении длины рукава линию низа проведите на нужном уровне параллельно имеющейся линии низа. Для рукава длиной три четверти (см. рис. 277, штриховые линии) уменьшение длины колеблется от 12 до 15 см.

Вместо трех маленьких вытачек по линии переднего шва можно сделать одну глубокую складку. Для этого параллельно линии средней вытачки проведите такую же линию на 4 см ниже и по этим линиям застрочите складку после стачивания передних срезов рукава, переходя при этом на 2 см на нижнюю половинку рукава. Заутюжьте складку как встречную, затем закрепите на разутюженном переднем шве несколькими ручными стежками. Когда складка располагается точно по сгибу руки, она незаметна несмотря на ее большую глубину.

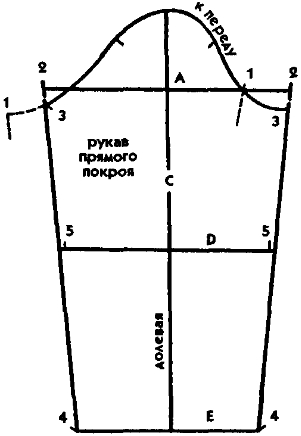

Одношовный рукав платья, жакета и пальто. Использование одНошовного рукава вместо двухшовного диктуется модой. Кроме того, одношовный рукав рекомендуется для ткани в полоску, чтобы линия низа рукава совпадала с направлением нити утка. Возьмите основу рукава платья (см. рис. 172), переведите линию оката с его контрольными надсечками, укажите концы оката (надсечка 1, рис. 278). Не следует чертить линии локтевого шва и вытачки.

Рис. 278

Проведите линию С направления долевой нити, от нее проведите линии A, D и Е и продолжите их вправо.

Чтобы упростить построение, отложите величину ширины рукава по линии А поровну по обе стороны от линии С (надсечки 2, для примера 35 см, по 17,5 см в каждую сторону от линии С).

На линии низа рукава Е укажите его ширину, размещая ее также поровну по обе стороны от линии С (надсечки 4). Обычно эта величина равна обхвату руки у запястья плюс 10 см. Соедините надсечки 4 и 2 двумя прямыми линиями.

Для проверки ширины рукава на уровне локтя измерьте отрезок по линии D. Для платья ширина рукава приведена в объяснениях к рис. 170. Если же требуется расширить рукав, то величину расширения определяют при примерке (для примера 24 + 6 = 30 см). По обе стороны от линии С укажите величину необходимой прибавки (надсечки 5, см. рис. 278). Если расширение очень велико, не принимайте его во внимание. Недостаточное расширение может возникнуть по двум причинам.

  1. Низ рукава узок. Для исправления надо расширить низ и соединить полученные точки с надсечками 2 прямыми линиями.
  2. Обхват рукава по линии локтя непропорционально велик по сравнению с другими мерками руки. В этом случае лучше всего сделать двухшовный рукав с вытачкой по линии локтя.

Для построения линии оката на верхней половинке перегните рукав и начертите недостающую часть оката между передней надсечкой 1 и задней надсечкой 3.

Чтобы провести линии срезов рукава, распределите ширину рукава по обе стороны от линии С. Шов этот будет невидим, так как линия С проходит посередине рукава (на продолжении плечевого шва лифа).

Расположение шва рукава по отношению к боковому шву лифа не имеет существенного значения, поэтому не надо перемещать этот шов без надобности. Если швы должны совпадать, надо измерить отдельно длину проймы переда и спинки и, начиная от высшей точки оката на линии С, отложите эти отрезки по линии оката рукава, прибавляя с каждой стороны дополнительную длину для посадки.

Начертите новые линии срезов рукава параллельно первым и исправьте линию оката. Такой рукав применяется в одежде массового пошива для облегчения соединения рукава с изделием, когда сначала рукав втачивают в пройму, а затем стачивают одновременно боковые срезы лифа и рукава, а также в мужских сорочках и детской одежде.

Рукав сорочечного типа. Чертеж этого рукава строится так же, как и предыдущего, с той лишь разницей, что низ рукава дополняется манжетой.

Установите необходимые размеры манжеты согласно модели (прилегающей на запястье или свободной). Классическая манжета сорочки имеет обычно ширину, равную 6 см, и длину, равную обхвату запястья плюс 6 см. Форма манжеты — прямоугольник, выкроенный по долевому направлению нити. Если манжета застегивается на пуговицы (в блузках, платьях), по ширине делают припуск на застежку.

От общей длины рукава вычтите ширину манжеты и прибавьте величину, предназначенную для напуска. У рукава с классической манжетой напуск равен 2 см.

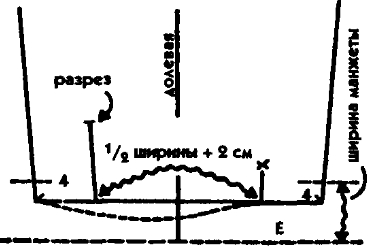

Исходя из ширины манжета, определите ширину низа рукава с учетом необходимого припуска на вытачки, складки или сборки. Распределите эту величину по обе стороны от линии С на новой линии длины рукава (надсечки 4, рис. 279). Соедините надсечки 4 с надсечками 2 (см. рис. 278) для получения линий шва рукава.

Рис. 279

Разрез по низу рукава располагают либо в шве рукава, либо напротив мизинца. В последнем случае ткань рассекают в соответствующем месте. Чтобы правильно распределить сборки, т. е. сосредоточить их на верхней половинке рукава, отложите по обе стороны от линии С половину ширины рукава внизу плюс 2 см.

Линия, указанная крестиком (си. рис. 279) на верхней половинке рукава, указывает середину манжеты и месторасположение большого пальца. Линия слева, указанная стрелкой, проведенная параллельно соответствующей линии шва, — месторасположение мизинца и разреза. Длина этой линии 8 см.

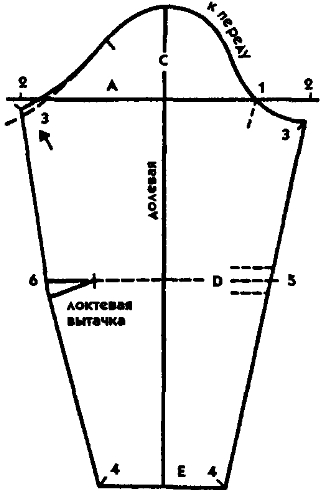

Узкий одношовный рукав. В жакетах и пальто применяют рукав с вытачкой от локтевого шва (рис. 280). Такой рукав меньше соответствует форме руки, чем узкий рукав с вытачкой в локтевом шве, однако он имеет ряд преимуществ. Так, его применяют, когда хотят сохранить вертикальное направление долевой нити посередине рукава или направление полос рисунка ткани, параллельное линии низа рукава.

Рис. 280

Переведите лекало рукава, как указано на рис. 278. Для определения ширины рукава внизу измерьте величину обхвата ладони (чтобы обойтись без разреза). По линии Е (см. рис. 280) отложите выбранную величину поровну от линии С (надсечки 4).

На передней части соедините надсечки 4 и 2 прямой линией и отложите от нее влево по линии локтя мерку обхвата локтя плюс желаемое расширение (надсечки 5 и 6). Проведите линию среза задней части рукава, соединяя надсечки 4 и 2, образуя небольшую выпуклость на уровне надсечки 6.

Чтобы провести линию оката от надсечки 1 на передней половинке, перегните рукав, совмещая верхние части заднего и переднего срезов с линией С.

От передней надсечки 1 продолжите изгиб оката к задней части рукава и, если надо, исправьте линию оката, как указано на рис. 280 (си. надсечку 3, обозначенную стрелкой).

Для определения величины раствора локтевой вытачки измерьте длину переднего и заднего срезов рукава и сравните величины измерений. Излишек длины заднего среза надо заложить в вытачку. Отложите эту величину по заднему срезу вниз от надсечки 6 и начертите вытачку длиной б см, как показано на рис. 280. Вытачки от переднего среза делать не обязательно, поэтому на рис. 280 они отмечены штриховыми линиями длиной 4—5 см на расстоянии 1,5 см одна от другой.

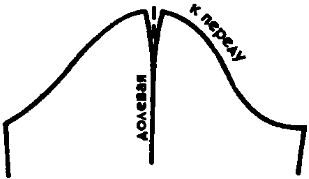

Рукав с вытачкой от линии оката. Длинная узкая вытачка, показанная на рис. 281, заменяет посадку оката рукава и используется обычно только в рельефе, являющемся продолжением плечевого шва лифа. Чаще всего эта вытачка применяется в одношовном рукаве.

Рис. 281

Переведите на лист бумаги верхнюю часть одношовного рукава и отметьте длину вытачки на расстоянии 8 см от высшей точки линии оката.

Величину раствора вытачки, равную 1,5 см, распределите по обе стороны от линии долевой нити, и через полученные точки проведите две вогнутые линии вытачки, как показано на рис. 281.

Рукав с несколькими вытачками по линии оката. Четыре маленькие застроченные со стороны изнанки вытачки делают рукав по окату более выпуклым.

На верхней части оката рукава укажите середину каждой вытачки (рис. 282), размещенной одна от другой на расстоянии, указанном в кружке.

Рис. 282

Две средние вытачки имеют раствор, равный 0,8 см и длину 1 см. Боковые вытачки имеют раствор, равный 0,6 см, а длину 0,8 см.

Расширьте рукав на 0,5 см по переднему и заднему срезам, чтобы компенсировать уменьшение длины линии оката.

Рукав мужской сорочки. Высота оката такого рукава меньше, чем высота оката других рукавов. Это обеспечивает свободу движения рук и облегчает его соединение с проймой сорочки запошивочным швом.

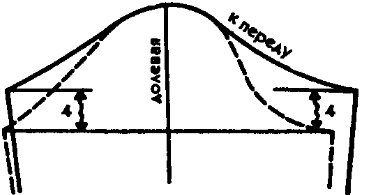

Переведите на лист бумаги втачной рукав с рис. 174 (рис. 283, штриховые линии). От одного конца линии оката до другого проведите горизонтальную линию, затем параллельно этой линии на расстоянии 4 см от нее вверх — штриховые линии.

Рис. 283

Начиная от верхнего конца линии, показывающей направление долевой нити, проведите новую линию оката рукава, как показано на рис. 283.

Перенесите на новую линию точную длину передней и задней частей проймы и в случае необходимости продолжите по горизонтали переднюю часть оката.

Так как этот рукав не имеет посадки по окату, а нижний шов рукава должен быть соединен с боковым швом лифа, достаточно измерить раздельно пройму переда и спинки, чтобы перенести их размеры на новую линию оката рукава.

От новых концов линии оката проведите линии переднего и заднего срезов рукава параллельно имеющимся.
