Моделируем рукава

Рассмотрим втачной рукав платья, чертеж которого является частью чертежа базового лекала.

При построении чертежа такого рукава следует помнить, что окат рукава должен иметь форму и пропорции, соответствующие пройме базового лекала. Рукав имеет изгиб по линии локтя, близкий к форме руки.

На базе чертежа основы рукава можно выполнять различные виды рукавов: короткие, узкие, рубашечные, рукава жакетов, пальто покроя реглан, фантази и т. д.

Снятие мерок

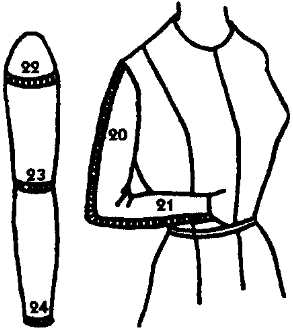

Снятие мерок рукава показано на рис. 167. Цифры, обозначающие мерки, являются продолжением мерок, снятых с фигуры ранее.

Рис. 167

Длину руки до локтя 20 измеряют от конца плечевого шва (у проймы) до выступающей точки локтя.

Длина руки до запястья 21 является продолжением мерки 20 в направлении мизинца. При снятии мерки Р рука должна быть согнута под прямым углом, как показано на рис. 167.

Обхват руки на уровне проймы 22 измеряют по обнаженной руке при плотном прилегании сантиметровой ленты к руке. При этом рука должна быть опущена вниз.

Обхват руки на уровне локтя 23 измеряют по обнаженной опущенной вниз руке. Сантиметровая лента должна плотно облегать руку на уровне локтя.

Обхват руки на уровне запястья 24 измеряют, как и предыдущую мерку.

Измерения обхватов лучше снимать по обеим рукам, так как они часто имеют значительную разницу, и учитывать только наибольшие величины.

Построение чертежа основы рукава

Возьмите лист бумаги, по длине равный длине рукава плюс 10 см и по ширине равный ширине рукава плюс 20 см.

1. Ширина рукава. На расстоянии 20 см от верхнего края листа бумаги проведите горизонтальную линию А (рис 1б8), равную по длине мерке обхвата руки по линии проймы плюс 6 см (для примера 29 + 6 = 35 см).

Рис. 168

Проведите две вертикали В и В₁ через концы линии А Линия С указывает направление долевой нити и соответствует направлению плечевого шва лифа. Она параллельна линиям В и В₁ и расположена на расстоянии 1/3 ширины рукава от линии В₁ (35 : 3 = 11,6 см). Число 11,6 см округляют до 11,5 см.

Продолжите линию С вверх от линии А также на Уз ширины рукава и поставьте точку C₁.

2. Длина рукава. Отточки Сг отложите вниз мерки длины руки до локтя и длины руки до запястья и проведите на этом уровне горизонтальные линии D и Е. Из первой мерки вычтите 0,5 см (34 — 0,5 = 33,5 см), а из второй — 1 см (60 — 1 = 59 см).

Это уменьшение связано с тем, что мерки снимают в наклонном направлении по согнутой руке, а затем переносят их на прямую линию чертежа.

На линии В отметьте точку понижения конца оката рукава и обозначьте ее цифрой 2 (для примера эту точку расположите на 2 см вниз от линии А).

Линия оката рукава должна проходить между линиями В и В₁ через точку С₁. Точка 2 (рис. 169) находится в нижней части оката рукава. Расстояние точки 2 от линии А — величина не постоянная, поэтому она обведена квадратом в отличие от постоянных цифр, обведенных кружками.

Рис. 169

Например, для обхвата руки на уровне проймы, равного 29—34 см, эта величина равна 2 см. При увеличении обхвата на каждый сантиметр величина возрастает на 0,1 см (но не более чем на 2,5 см всего). При уменьшении обхвата (от 29 см) на каждый сантиметр эту величину соответственно уменьшают на 0,1 см (но не менее чем на 1 см всего). Так, при обхвате руки, равном 24 см, эта точка расположена ниже линии А на 1.5 см, а при обхвате, равном 39 см, — на расстоянии 2.5 см.

3. Окат рукава. Разделите пополам расстояние между точкой C₁ и линией А и от полученной точки отложите вниз 1 см. Через новую точку О проведите горизонтальную штриховую линию F (11,6: 2 = 5,8 + 1 = 6,8 см — отточки С₁).

Разделите пополам оба угла, образованные линиями C и F.

Для построения линии оката рукава, начиная от точки О, отложите по наклонной штриховой линии справа расстояние С₁О плюс 0,5 см (6,8 + 0,5 = 7,3 см).

По линии F вправо от точки О отложите расстояние C₁O плюс 1,5 см (6,8 + 1,5 = 8,3 см).

На наклонной штриховой линии слева отложите отрезок C₁O (6,8 см).

По линии F влево от точки О отложите отрезок C₁O плюс 3 см (6,8 + 3 = 9,8 см).

По линии Л влево, начиная от линии С, отложите отрезок CtO плюс 7,5 см (6,8 + 7,5 = 14,3 см).

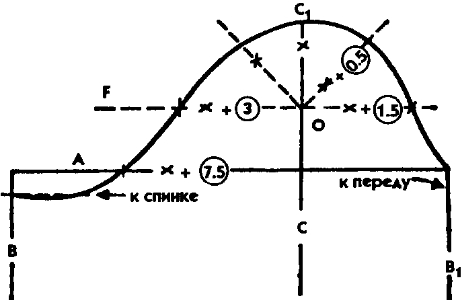

Проведите линию оката через полученные точки от линии В₁ до линии В, около которой сделайте небольшой прогиб (0,5—0,7 см), как показано на рис. 169.

Для руки с обхватом, равным 34—35 см, нужно увеличить линию оката слева от линии С на 0,5—1 см по линии F и немного меньше — по линии А Для руки с обхватом более 40 см увеличение может быть до 2 см, что выявляется на примерке.

Проверьте соответствие оката рукава пройме. Для проверки длины оката рукава измерьте сантиметровой лентой линии оката и проймы лифа. Сравните оба измерения. Длина линии оката рукава должна быть больше периметра проймы на 3,5—6 см в зависимости от обхвата руки. Для рукава, приведенного в примере, длина оката равна 46 см, а периметр проймы базового лекала — 42 см, что на 0,5 см больше величины, приведенной в таблице.

Это незначительное отклонение вполне допустимо.

Излишек ткани по линии оката называется посадкой. От величины посадки зависит внешний вид рукава. Если посадка велика, то рукав будет более пышным, если мала, то рукав будет плотно облегать руку и стеснять движения.

Несоответствие оката рукава пройме можно устранить, пользуясь зависимостью этих величин, выведенной эмпирическим путем и представленной в таблице.

Таблица
для проверки соответствия оката рукава пройме, см

Рассмотрим примеры применения этой контрольной таблицы.

Пройма велика. Например, обхват руки по линии проймы равен 29 см. Если пройма равна 43 см, она слишком велика, так как по таблице данному обхвату руки соответствует пройма в 41,5 см. Значительное несоответствие указанных размеров может возникнуть по трем причинам: 1) неверно сняты мерки (обхват руки на уровне проймы); 2) особенность телосложения (малый периметр суставной связки и толстая рука, или наоборот); 3) неверно вычерчена линия проймы. Исправляют положение следующим образом.

Первое решение. Уточните измерение обхвата руки и посмотрите, не подойдет ли рукав обхватом в 30 см (см. таблицу). Для руки, непропорционально тонкой по сравнению с фигурой, можно увеличить эту мерку, чтобы улучшить пропорции изделия.

Второе решение. Мерка обхвата руки снята верно, но рукав хотят сделать несколько рке. В этом случае нужно уменьшить периметр проймы, для чего уменьшают углубление проймы.

Третье решение. Увеличьте немного мерку обхвата руки и слегка измените пройму.

Пройма мала. Например, обхват руки в верхней части составляет 32 см. Пройма должна быть равна 45,5 см (см. таблицу), а она в данном примере равна 43 см. По периметру проймы не хватает 2,5 см.

Первое решение. Проверьте, правильно ли снята мерка руки. Исходя из таблицы, пройме, равной 43 см, соответствует обхват руки, равный 30 см.

Второе решение. Если мерка обхвата руки снята верно, сделайте дополнительную посадку по окату или заложите вытачку на нижней половинке рукава, как указано на рис. 173.

Третье решение. Если мерка обхвата руки снята правильно и вы не хотите увеличивать посадку по окату рукава, нужно переделать соответственно пройму (расширить лиф по линии бокового шва или углубить пройму).

Четвертое решение. Уменьшите немного обхват руки, чтобы не переделывать пройму.

На рис. 170 дано построение чертежа основы всего рукава.

Рис. 170

4. Нижняя половинка. Нижняя половинка рукава ограничена слева линией В. По линии D, начиная от линии В, отложите величину изгиба нижней половинки рукава (называемую ниже постоянной величиной), к которой прибавьте 1 см (для примера 2 + 1 = 3 см). Эта величина, равная при данном обхвате 2 см, на чертеже заключена в квадрат со словами «то же». Прибавка к ней заключена в кружок.

По линии Е слева отложите постоянную величину плюс 2 см (2 + 2 = 4 см).

Проведите линию переднего среза нижней половинки рукава, слегка изгибая ее на уровне линии D.

5. Верхняя половинка. Верхняя половинка рукава ограничена линией В₁.

Перенесите на чертеж указанные на рисунке величины и проведите переднюю линию верхней половинки рукава. Линия изгибается выше линии локтя на постоянную величину. Это нужно для того, чтобы компенсировать укорочение внизу передней линии верхней половинки.

Новый уровень линии локтя рукава обозначен штриховой линией.

6. Линия локтя. Линия локтевого среза рукава начинается от уровня ширины спины, проходит через наиболее выступающую точку локтя и заканчивается у запястья.

По линии А, начиная от линии В, отложите третью часть ширины рукава и поставые точку О (для примера 35 : 3 = 11,6 см).

Для нахождения точки, через которую должна проходить линия локтя, отложите от точки О вправо десятую часть полученной величины (1,16 см).

Измерьте расстояние от полученной точки до линии С (долевая нить) и, уменьшив его на 2 см, отложите полученный отрезок по линии Д начиная от линии С (см, цифру 2 в кружке).

Начиная от линии D, соедините обе полученные точки наклонной линией, продолжающейся до линии оката рукава.

7. Низ рукава. Ширину рукава внизу рассчитывают, как для классического рукава. По линии Е влево от линии С отложите 3,5 см. Полученную точку соедините прямой линией с концом линии переднего среза и линией локтя на линии D.

Измерьте ширину рукава на уровне линии локтя от линии переднего среза нижней половинки рукава до линии локтя. По линии Е отложите эту величину, уменьшенную на 2 см, вправо от линии переднего среза нижней половинки рукава.

Соедините полученную точку с линией локтя прямой линией, продолжите ее вниз, уравнивая оба локтевых среза рукава. Эта линия пересекает линию Е. Проведите линию низа нижней половинки рукава, как показано на рисунке.

8. Посадка по линии оката рукава. Излишек ткани по окату рукава предназначен для посадки, обеспечивающей естественную выпуклость рукава в области плеча. Посадку распределяют между надсечками по линии оката, расположенными на расстоянии 8 и 8,5 см от линии С (рис. 171).

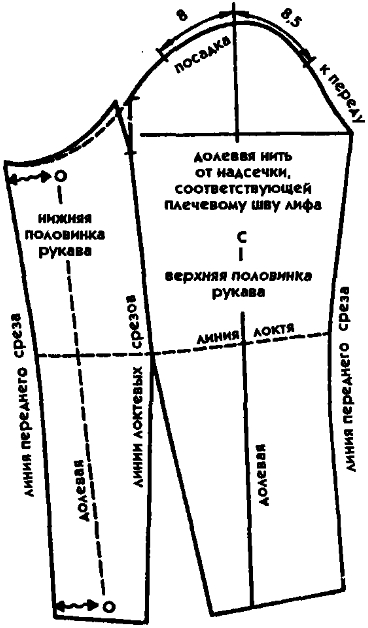

Рис. 171

Длина линии оката рукава между надсечками после выполнения посадки должна быть равна 15 см. Остальную часть посадки распределите вниз от надсечек Если мода требует ярко выраженной посадки, то между надсечками будет больше сборок; иногда для этого рукав в области оката расширяют.

9. Вытачки по линии локтя. При раскрое цельнокроеного рукава (см. рис. 170) достаточно сделать вытачку от уровня локтя до низа рукава.

По линии оката делают дополнительно небольшую вытачку (см рис. 171) для придания формы локтевому шву. Для этого по линии оката в ту и другую сторону от линии локтевых срезов отложите по 0,5 см и отметьте полученные точки надсечками.

От этих надсечек проведите слегка выпуклые линии длиной 5—6 см.

Уравняйте длину обеих сторон вытачки по правой стороне, затем полученную точку соедините плавной изогнутой линией с линией оката нижней половинки рукава.

Длину вытачки отметьте надсечкой. Эта вытачка может быть только продолжением локтевого шва, т. е. в рукавах из двух половинок

Для рукава, состоящего из одной части, долевую нить обозначают по линии С. В рукаве из двух частей нужно указать долевую нить на обеих частях. Если чертеж выполнен правильно, то точки, расположенные около линий оката и низа, отстоящие от переднего среза нижней половинки на равном расстоянии, должны лежать на долевой нити (см. рис. 171, волнистые стрелки). Ширина рукава по линии D должна быть равна мерке обхвата руки по линии локтя плюс припуск, равный не менее 5—6 см (29 + 5 = 34 см).

Величина припуска по линии локтя зависит от величины мерки: припуск равен 5—6 см для обхвата руки по линии локтя до 34 см; 6,5 см для обхвата руки от 35 до 37 см; 7 см для обхвата руки от 38 до 39 см; 8 см для обхвата руки 40 см и более.

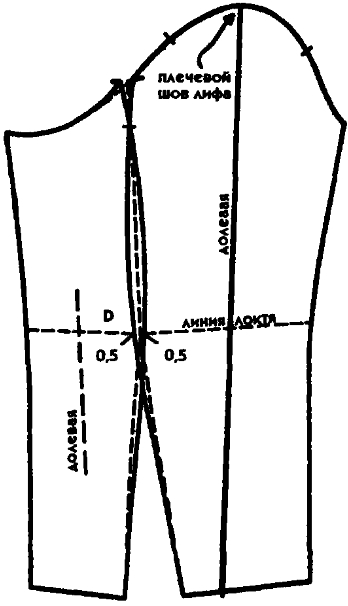

Если расширение рукава недостаточно, нужно сделать локтевые срезы более выпуклыми, как показано на рис. 172 (сплошные линии).

Рис. 172

Полученные точки на линии локтя соедините с концом вытачки по окату рукава плавными линиями, затем продолжите линии вниз, как показано на рисунке.

Если расширение рукава велико, уберите излишнюю ширину рукава по линии D поровну с каждой половинки рукава (рис. 173). Соедините полученные точки слегка изогнутыми линиями с вытачкой по окату рукава. Затем продолжите линии вниз.

Рис. 173

Если уменьшение ширины рукава небольшое, следует сохранить ширину его верхней части. Иногда необходимо сделать небольшое дополнительное расширение рукава в верхней части, если рука имеет заметную полноту в этом месте.

Если длина оката рукава не соответствует пройме, необходимо сделать по окату маленькую специальную вытачку, показанную на рис. 173 штриховыми линиями.
