Азбука кроя



Базовое лекало лифа

Построение чертежа

Чертеж базового лекала выполняют в натуральную величину, используя мерки, данные в скобках для примера, а также приведенные в таблице мерок.

Возьмите лист бумаги, по длине равный мерке длины переда до талии плюс 25—30 см (75 см) и по ширине равный половине обхвата бедер плюс 12—15 см (66 см).

1. Линии середины переда и спинки. На расстоянии 3 см от боковых краев бумаги проведите вертикальные линии середины переда и спинки (рис. 8).

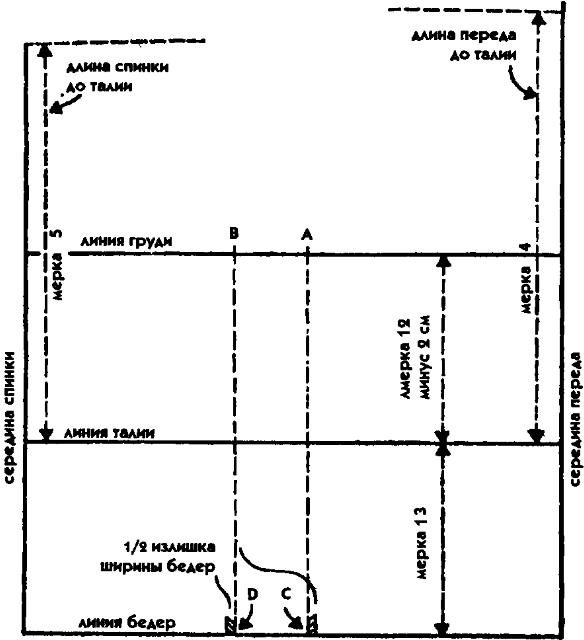

Рис. 8

2. Линия бедер. На расстоянии 5 см от нижнего края бумаги проведите горизонтальную линию бедер.

3. Линия талии. Линию талии проведите параллельно линии бедер на расстоянии, равном мерке 13 (20 см).

4. Линия груди. Линию груди проводят параллельно линии талии выше нее на расстоянии, равном мерке 12 минус 2 см (22 - 2 = 20 см).

5. Ширина груди. Базовое лекало должно представлять собой поверхность половины фигуры с учетом припуска на свободу движений. Поэтому к мерке обхвата груди прибавьте 8 см — это необходимый минимум для одежды с втачными рукавами (96 + 8 = 104 см).

Полученную величину разделите пополам, затем еще раз пополам, чтобы получить ширину переда и спинки (52 : 2 = 26 см).

Чтобы перед лифа был более широкий, чем спинка, для средних размеров к переду прибавьте 2 см (26 + 2 = 28 см), а от спинки отнимите 2 см (26 - 2 = 24 см).

Затем на чертеже от линии середины переда отложите по линии груди большую величину (28 см) и поставьте точку А. От линии середины спинки отложите по линии груди меньшую величину (24 см) и поставьте точку В.

Разница между шириной переда и спинки измеряется в зависимости от телосложения. Определить эту разницу можно, измеряя ширину спинки или пользуясь зависимостью, приведенной ниже, в которой дана величина, прибавляемая к переду и вычитаемая от спинки на каждую четверть обхвата груди (в см):

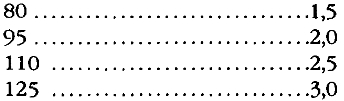

Обхват груди

6. Ширина бедер. От точек А и В проведите вниз вертикальные штриховые линии до пересечения с линией бедер и поставьте точки С и D.

Линии AC и BD проведены через точки, отмечающие ширину переда и спинки. Сумма этих величин меньше обхвата бедер. Поэтому нужно отложить дополнительные отрезки.

Величина припуска по линии обхвата бедер равна 4 см. Она меньше припуска на свободу движений по линии груди.

К мерке 3 прибавьте 4 см (97 + 4 = 101 см). Разделите полученную величину пополам, потому что чертеж спинки и переда строится для половины фигуры (101 : 2 = 50.5 см). Сравните эту величину с той, которая обозначает на чертеже ширину переда и спинки (52 - 50,5 = 1,5 см).

В данном примере получается излишек, равный 1.5 см. Нужно вычесть по половине полученной величины (0,75 см с каждой стороны) от ширины переда и спинки (см. заштрихованную часть у точек С и D).

Если ширина переда и спинки меньше обхвата бедер, недостающую величину прибавьте, начиная от точек С и D.

7. Длина переда до талии. Мерку длины переда до талии 4 (46 см) отложите от линии талии вверх по линии середины переда. Через верхнюю точку этой линии проведите влево горизонтальную штриховую линию, приблизительно равную 20 см.

8. Длина спинки до талии. Мерку 5 отложите от линии талии вверх по линии середины спинки (42 см) и через полученную точку проведите вправо горизонтальную штриховую линию, приблизительно равную 20 см.

9. Середина вытачек по линии талии переда. Перед распределением излишка ширины по линии талии найдите середину вытачек на переде и спинке (рис. 9).

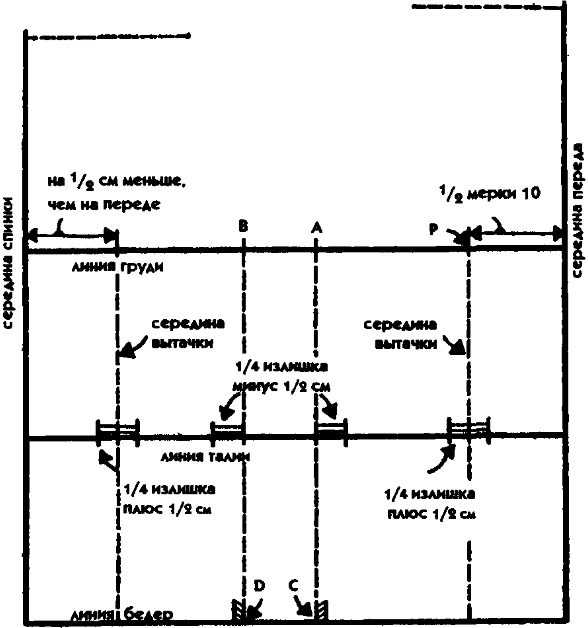

Рис. 9

Для нахождения вершины вытачки, направленной от наиболее выступающей точки груди к талии, используйте мерку 10 (расстояние между наиболее выступающими точками груди).

По линии груди от линии середины переда отложите половину мерки 10 (21 : 2 = 10,5 см). Поставьте точку Р. От нее проведите вниз до линии бедер вертикальную штриховую линию.

10. Середина вытачек по линии талии спинки. По линии груди от линии середины спинки отложите отрезок, использованный при построении вершины вытачки переда, минус 0,5 см, так как ширина спинки меньше, чем ширина переда (10,5 - 0,5 = 10 см). Также, как и на переде, проведите вертикальную штриховую линию.

11. Ширина линии талии. Для определения на чертеже ширины талии к мерке обхвата талии 2 прибавьте припуск на свободное облегание (68 + 3 = 71 см). Полученную величину разделите пополам, так как чертеж строится на половину лифа (71 : 2 = 35,5 см).

Вычтите полученную величину из суммы ширины переда и спинки и получите величину раствора вытачек по линии талии (52 - 35,5 = 16,5 см). Эту величину распределите на две боковые вытачки и вытачки на переде и спинке.

Величина раствора вытачек распределяется по-разному для различных фигур. Нет способа безошибочного его распределения путем измерения фигуры. Точнее всего положение вытачек можно определить на примерке.

Способ примерного распределения вытачек на чертеже с учетом некоторых особенностей телосложения следующий: поделите величину раствора вытачек по линии талии на четыре части (16,5 = 4 - 4,1 см, для упрощения возьмите 4 см). Для вытачек в боковых срезах от полученной величины отнимите 0,5 см (4 - 0,5 = 3,5 см) и перенесите эту величину на линию талии вправо от линии бокового среза переда и влево от линии бокового среза спинки.

Для построения вытачек на спинке и переде по линии талии к полученной величине прибавьте 0,5 см (4 + 0,5 = 4,5 см). Перенесите эту величину на чертеж, распределяя ее поровну вправо и влево от линии середины вытачек по линии талии.

Предлагаемый способ распределения величины раствора вытачек по линии талии применяют для фигур средних размеров типового телосложения.

Величина раствора вытачек непостоянна и изменяется в соответствии с осанкой человека. При этом для фигур с прямой осанкой и впалым животом вытачки по линии талии на переде увеличивают, а на спинке на столько же уменьшают (5 см для переда и 4 см для спинки); для фигур с немного выступающим животом увеличивают вытачки на спинке за счет уменьшения вытачек переда; для фигур со слабовыраженной талией уменьшают вытачки переда на 1 см (4,5 - 1 = 3,5 см) и на столько же увеличивают их на спинке (4,5 + 1 = 5,5 см).

12. Линии боковых срезов. Для построения линий боковых срезов (рис. 10) соедините точки А и В с концами линии талии сплошными прямыми; затем концы линии талии соедините с концами линии бедер прямыми штриховыми линиями. Вниз от линии талии по штриховым линиям отложите отрезки длиной 8 см и из полученных точек восставьте перпендикуляры длиной 1 см. Начиная от линии талии проведите через эти точки слегка выпуклые линии до пересечения с линией бедер. Для некоторых фигур линия бокового среза может оказаться слишком выпуклой1.

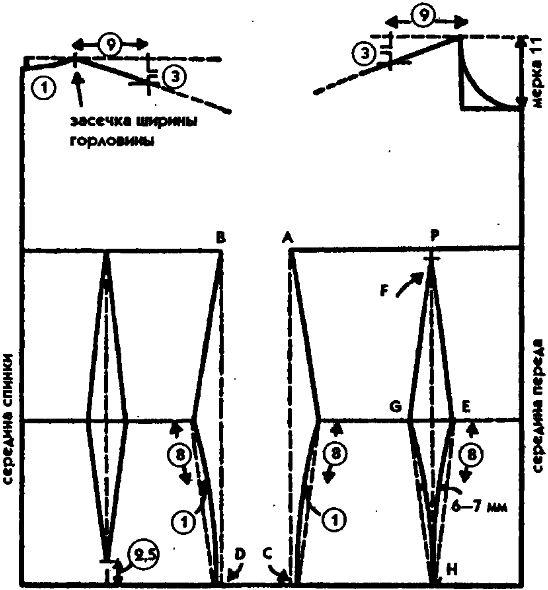

Рис. 10

13. Вытачка по линии талии спинки. Для построения вытачки по линии талии на спинке точки, отмечающие величину раствора вытачки, соедините с точкой пересечения линии груди и линий середины вытачки.

Нижние контуры вытачки проводят, располагая вершину ее раствора на 2,5 см выше линии бедер.

14. Вытачка по линии талии переда лифа. Для построения вытачки по линии талии на переде лифа от точки Р вниз отложите отрезок длиной 1,5 см и поставьте точку F. Эту точку соедините с точками Е и G на линии талии, отмечающими величину раствора вытачки.

Расстояние PF уменьшают для фигуры с тонкой талией и соответственно увеличивают (до 2,5 см) для фигуры со слабовыраженной талией.

15. Вытачка по линии талии переда юбки. Для построения вытачки по линии талии переда юбки соедините точки E и G c точкой Н на линии бедер прямыми штриховыми линиями. Чтобы провести выпуклые линии вытачки, отложите 8 см от линии талии вниз, затем 0,6—0,7 см по перпендикулярам, восставленным из полученных точек.

В нашем примере величина раствора вытачки по линии талии на переде довольно значительна (4,5 см). Обычно средняя глубина такой вытачки составляет 3—3,5 см.

16. Линия горловины спинки. Ширина горловины спинки приблизительно равна 6 см. Эта величина незначительно отличается в изделиях двух смежных размеров. Для изделий маленького размера эту величину уменьшают, а в изделиях больших размеров — увеличивают на 0,5 см.

Короткой вертикальной черточкой отметьте необходимую ширину горловины на штриховой горизонтали (6 см). Отмеченную точку соедините плавной вогнутой линией с точкой, находящейся на линии середины спинки на 1 см ниже горизонтальной штриховой линии (цифра 1 в кружке).

17. Линия горловины переда. Для построения линии горловины переда, начиная от штриховой горизонтали вверху справа, отложите по линии середины переда мерку 11, обозначающую глубину горловины (8,5 см).

Через полученную точку проведите горизонтальную штриховую линию.

На этих двух горизонтальных линиях отложите отрезок, равный ширине горловины (6,5 см), и соедините полученные точки штриховой линией.

Ширина горловины переда больше на 0,5 см, чем спинки в изделиях для фигур, имеющих обхват груди до 100 см, и на 1 см — для фигур, имеющих обхват груди более 100 см.

Начертите линию горловины, как показано на рис. 10, т. е. проведите вниз вертикальную линию длиной 3—4 см, а затем плавную кривую до пересечения с линией середины переда.

18. Наклон плечевого среза. Наклон плеча неодинаков у различных фигур, и его невозможно определить каким-либо измерением. Линию плечевого среза обычно проводят, основываясь на теоретических данных.

На горизонтальных штриховых линиях переда и спинки от точек, определяющих ширину горловины, отложите по 9 см. Через полученные точки проведите вниз вертикальные линии длиной по 3 см. Их концы отметьте горизонтальными черточками.

Точки, определяющие ширину горловины, соедините с полученными точками наклонными прямыми.

19. Ширина спинки. На линии середины спинки посередине между линиями груди и горловины проведите горизонтальную черточку и на 1 см ниже нее — горизонтальную линию ширины спинки (рис. 11). Отложите на проведенной линии половину мерки 7 (36 : 2 = 18 см).


Рис. 11

20. Линия плечевого среза спинки. От точки, определяющей ширину спинки, проведите вверх вертикальную штриховую линию. По линии, обозначающей наклон плечевого среза, отложите вправо 2 см от этой штриховой линии.

Проверьте полученную ширину плечевого среза: она должна равняться мерке 6 плюс 1 см (не менее).

Если полученная величина превышает мерку 6 плюс 1 см, значит спина имеет небольшую сутулость.

Если полученная величина недостаточна, проверьте, правильно ли определена ширина спинки. Может быть, следует расширить спинку и тем самым увеличить длину плечевых срезов.

Если ширина спинки велика, как в нашем примере, это значит, что лопатки не выступают, а плечи развернуты назад, как на манекене типовой фигуры (для примера проведите линию плеча длиной, равной 15 см; 14 + 1 = 15 см).

21. Линия проймы спинки. Проведите линию проймы спинки, как показано на рис. 11, т. е. соединяя плавной линией нижнюю точку плечевого среза, точку, определяющую ширину спинки, и верхнюю точку бокового среза.

Для людей с полными руками следует увеличить изогнутость линии к концу проймы. Для людей с широкими плечами и небольшой полнотой по линии груди изгиб проймы следует немного уменьшить.

22. Линия ширины груди. Проведите линию ширины груди, располагая ее на расстоянии, равном Уз отрезка между основанием шеи и линией груди; линию проведите до пересечения с линией середины переда.

23. Первая линия верхней вытачки2. Верхняя вытачка проходит через наиболее выступающую точку груди Р и направлена обычно от плечевого среза. В этом случае, соединяя ее с вытачкой по линии талии, получают линию классического рельефа.

Отложите по горизонтальной штриховой линии, начиная от середины переда, половину мерки 10 плюс З см (10,5 + 3 = 13,5 см).

Проведите первую линию верхней вытачки, соединяя точку Р и точку пересечения линии плечевого среза с горизонтальной штриховой линией.

Если длина плечевого среза небольшая, то первую линию вытачки можно переместить, чтобы она не располагалась близко к пройме.

24. Величина раствора (глубина) верхней вытачки. Величину раствора вытачки нельзя определить измерением на фигуре или простым пропорциональным расчетом с помощью каких-либо измерений. Эту величину принимают, исходя из соответствующих обхватов груди, приведенных ниже.

На продолжении линии плечевого среза отложите от первой линии вытачки необходимую величину раствора (8,5 см), полученную точку соедините прямой с точкой Р.

Для фигур с различными телосложениями величина раствора вытачки разная. Она зависит от положения плеч (отклонены вперед или назад) и в меньшей степени от объема груди. Величину раствора вытачки уточняют во время примерки.

Если плечи отклонены назад, а грудь выступает вперед, нужно увеличить величину раствора вытачки на 1—2 см. Это можно сделать до примерки.

Если, наоборот, плечи наклонены вперед, а ширина груди небольшая, следует уменьшить величину раствора вытачки на 1—2 см и уточнить ее во время примерки.

25. Линии плечевого среза и ширина груди. Чтобы получить точную линию плечевого среза и ширину груди, необходимо закрыть верхнюю вытачку на бумаге. Для этого перегните чертеж по первой линии вытачки.

Закройте вытачку, накладывая первую линию с хорошо отмеченным сгибом на вторую, и заколите так, чтобы удержать полученную форму.

Закрыв вытачку, продолжите линию плечевого среза в направлении от горловины и отложите на ней отрезок, равный мерке 6 (14 см). Верхняя часть лифа с закрытой вытачкой показана на рис 12,а.

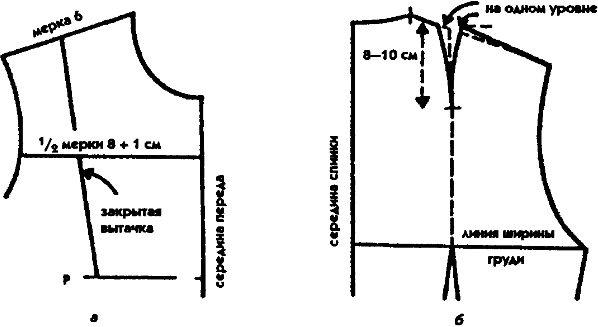

Рис. 12

Продолжите линию груди в направлении от середины переда, отложите на ней половину мерки 8 плюс 1 см (34 : 2 = 17 + 1 = 18 см). Мерку 8 увеличивают на 1 см потому, что сантиметровая лента при снятии этой мерки бывает натянута и при этом не учитывается углубление в верхней части груди.

Расколите вытачку и положите чертеж, как показано на рис. 11.

26. Линия проймы переда. Сравните форму линий переда и спинки: пройма переда более изогнутая, что обеспечивает свободу движения руки.

Линия проймы спинки более плавная, что создает дополнительную ширину спинки, способствующую движению руки вперед.

Линию проймы переда проведите, как показано на рис 12,а от плечевого среза до линии ширины груди переда она почти параллельна линии вытачки, затем, изгибаясь, соединяется с линией глубины проймы (см. рис. 11).

Если линия проймы имеет чрезмерную кривизну от линии плечевого среза до линии ширины груди, следует немного увеличить ширину груди. Очевидно, при снятии мерки была допущена неточность.

Если углубление над грудью меньше, чем обычно, то нужно увеличить кривизну линии проймы, тем самым укорачивая линию ширины груди.

27. Плечевая вытачка спинки. Излишек ткани по плечевому срезу спинки распределите в небольшую посадку или заберите в вытачку, чтобы длина плечевого среза соответствовала мерке длины плеча.

Измерьте линию плечевого среза спинки и определите, насколько она больше мерки, снятой с фигуры (15 - 14 = 1 см).

От конца вытачки по линии талии проведите вверх штриховую вертикальную линию до пересечения с линией плечевого среза (рис. 12,6).

По линии плечевого среза по обе стороны от вертикальной штриховой линии отложите величину раствора вытачки (1 см). Затем соедините полученные точки слегка изогнутыми линиями с точкой на штриховой вертикали на расстоянии 8—10 см от линии плечевого среза. Длина вытачки зависит от ее глубины.

Если лопатки имеют значительную выпуклость, глубина вытачки должна быть увеличена до 2—3 см.

28. Исправление наклона плечевого среза спинки. Продолжите вверх вторую линию вытачки до уровня первой линии. Через полученную точку проведите новую линию плечевого среза.

После этого можно считать чертеж базового лекала построенным. Чертеж базового лекала должен храниться невырезанным. В дальнейшем чертежи выбранных моделей следует выполнять на копиях базового лекала.

Не делайте никаких пометок на базовом лекале за исключением снятых мерок. При индивидуальном изготовлении одежды эти мерки позволят вам контролировать впоследствии возможное изменение фигуры. Если вновь снятые мерки будут отличаться более чем на 4 см, следует заново построить базовое лекало.


1 Цифры 8 и 1, используемые при построении линии бокового среза, на чертеже обведены кружком. Тамим способом будут указываться все постоянные цифры. Цифры, не обведенные кружком, могут изменяться.

2 Условимся называть первой линией вытачки линию, расположенную ближе к середине спинки или переда.
