Учебное пособие

Металлорежущие станки

2.26. Режимы резания при шлифовании

Шлифованию подвергают детали в термообработанном и не-термообработанном состоянии. Операции окончательного шлифования должны обеспечивать требуемые параметры шероховатости обработанной поверхности, заданные точность, структуру и качество поверхностного слоя.

Перед назначением режимов резания выбирают характеристику шлифовального круга, его форму и размеры. Материал абразивного зерна, твердость и связка круга зависят от шлифуемого материала и его твердости, а также от принятой скорости вращения круга. Зернистость круга зависит от требуемых параметров шероховатости поверхности.

Режимы резания выбирают по нормативам, приведенным в Справочнике шлифовщика [10], на который будут даны ссылки. При различных видах шлифования учитывают следующие факторы: материал заготовки; группу обрабатываемости этого материала шлифованием, т.е. свойство материала обрабатываться абразивным инструментом; габаритные размеры заготовки; допуск на шлифование и требуемый параметр шероховатости поверхности; припуск на шлифование; тип и модель станка.

Припуск на шлифование существенно влияет на выбор характеристики кругов и режимов резания. Его устанавливают в зависимости от исходных отклонений формы и расположения обрабатываемой поверхности заготовки, от размерной точности и параметров шероховатости, а также от требований к качеству обрабатываемой поверхности на данной операции шлифования. Оптимальный припуск должен обеспечивать требуемое качество, низкую трудоемкость и минимальную себестоимость изготовленной детали.

Круглое наружное шлифование деталей типа гильз, штоков, валов, поршней и цилиндров производят, как правило, на круглошлифовальных центровых станках.

В табл. 1 [10] приведены характеристики кругов для круглого наружного шлифования с продольной подачей, а в табл. 2.21 дан фрагмент этой таблицы в качестве иллюстрации выбора характеристики шлифовальных кругов для круглого наружного шлифования.

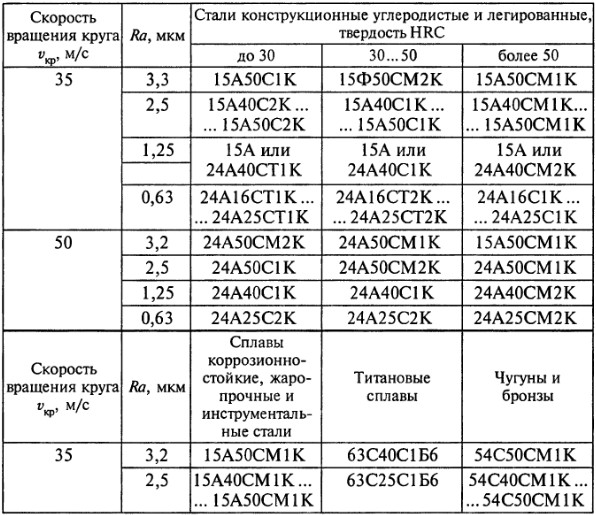

Таблица 2.21 Характеристика шлифовальных кругов для круглого наружного шлифования деталей из различных материалов с продольной подачей

Рекомендации по выбору припусков на обработку наружных цилиндрических поверхностей при шлифовании в центрах приведены в табл. 2 [10], а в табл. 2.22 дан фрагмент этой таблицы.

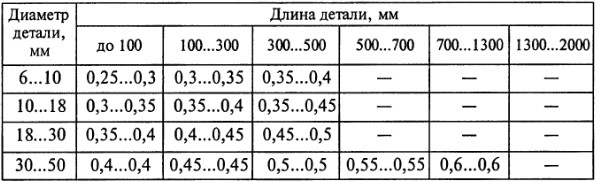

Таблица 2.22 Припуски, мм, на диаметр детали при шлифовании круглых наружных поверхностей в центрах

Рекомендуемые режимы резания при круглом шлифовании деталей из сталей, чугунов, бронз и титановых сплавов приведены в табл. 3 [10], а в табл. 2.23 дан фрагмент этой таблицы.

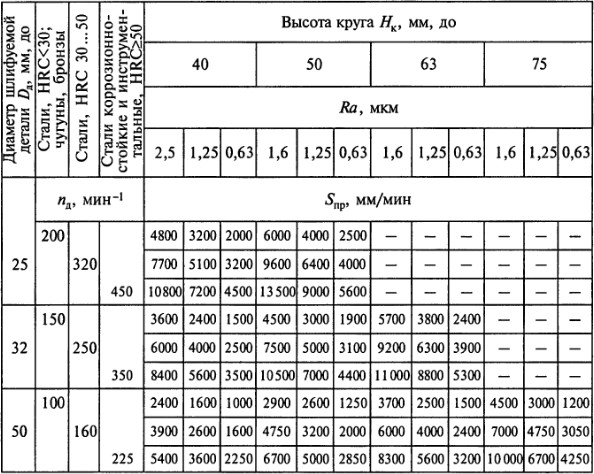

Таблица 2.23 Режимы резания при круглом наружном шлифовании с продольной подачей (работа с охлаждением; частота вращения детали n_д и продольная подача S_nр; круг работает периферией или торцом)

Плоское шлифование выполняют на станках с прямоугольным столом.

Рекомендации по выбору характеристик шлифовальных кругов для плоского шлифования приведены в табл. 20 [10]. Рекомендуемые припуски на плоское шлифование даны в табл. 21 [10]; фрагменты этих таблиц частично приведены соответственно в табл. 2.24 и 2.25 настоящего учебника.

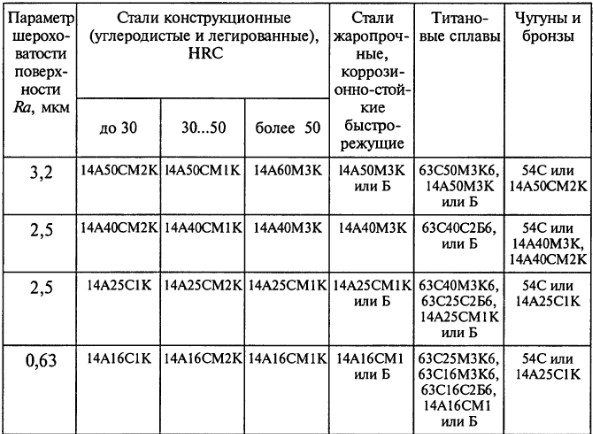

Таблица 2.24 Характеристика шлифовальных кругов для плоского шлифования

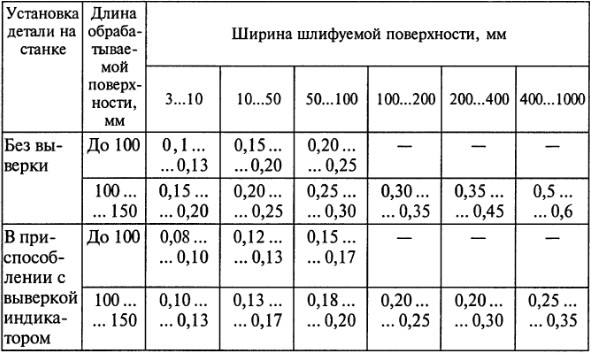

Таблица 2.25 Припуски, мм, на плоское шлифование

Режимы резания при плоском шлифовании торцом круга на станках с прямоугольным столом деталей из различных материалов приведены в табл. 22 ...24 [10]; режимы резания при плоском шлифовании периферией круга на станках с прямоугольным столом деталей из различных материалов — в табл. 2.26...2.29.

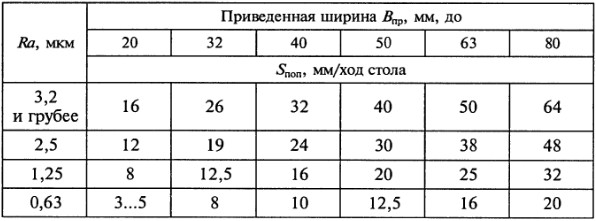

Таблица 2.26 Режимы резания при плоском шлифовании периферией круга на станках с прямоугольным столом (работа с охлаждением; поперечная подача Sпоп)

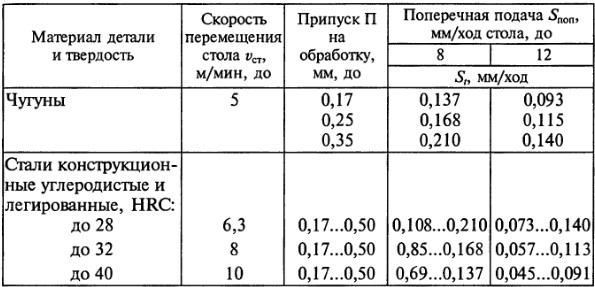

Таблица 2.27 Скорость перемещения стола v_ст и подача на глубину шлифования S_t (напроход)

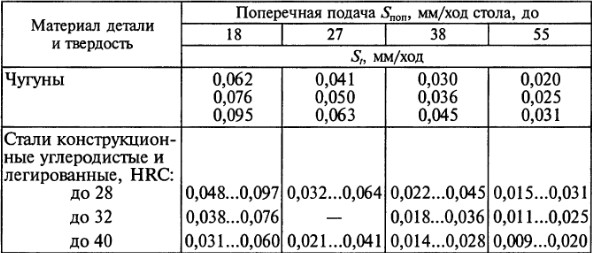

Таблица 2.28 Выбор поперечной подачи в зависимости от обрабатываемого материала и продольной подачи

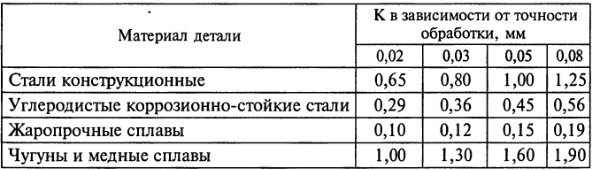

Таблица 2.29 Поправочный коэффициент К

Фрагмент табл. 25 «Режимы резания при плоском шлифовании периферией круга на станках с прямоугольным столом» приведен для примера в табл. 2.26 настоящего учебника.

Таблицы режимов резания при плоском шлифовании, приведенные в [10], составлены для кругов твердостью СМ1 и СМ2. При обработке кругами другой твердости значения подач, приведенные в таблицах, для более мягких кругов умножают на 1,1, а для более твердых кругов — на 0,85.

Контрольные вопросы

1. Как выбирают характеристики кругов при шлифовании?
2. В зависимости от каких факторов устанавливают припуск на шлифование?
