4. Компоновка производственного помещения

Размещение оборудования в помещении и его число зависит от технологического процесса выпускаемой продукции и требований, предъявляемых к гравёрноделительным работам.

Технологический процесс — часть производственного процесса, совокупность технологических операций, выполняемых планомерно и последовательно во времени и пространстве над однородными или аналогичными изделиями.

Технологический процесс излагается в технологических или маршрутных картах, входящих в состав технологической документации. Операция же является частью технологического процесса, выполняемая одним рабочим или группой рабочих или под их наблюдением автоматом (при автоматизированном производстве).

Особое значение придается объему выпуска высококачественной продукции и большое внимание уделяется выбору маршрута следования технологических операций. Технологический маршрут йыполнения гравёрно-делительных операций выбирается на основании тщательного технико-экономического анализа разработанных вариантов технологического процесса. Оборудование размещают таким образом, чтобы получить минимальную потерю времени на вспомогательные операции, не связанные с рабочими процессами, и чтобы максимально исключить попадания пыли на ответственные узлы и механизмы технологического оборудования и на светочувствительные слои. При этом необходимо обеспечить поточность производства, передачу изделия с одной технологической позиции на другую через шлюзы, т. е. исключить излишнее хождение сотрудников по цеху и перемещение материала из помещения в помещение.

На предприятиях под гравёрно-делительный участок, как правило, отводится небольшое помещение, а следовательно, и расстановка аппаратуры, машин и приборов в нем имеет первостепенное значение для качественного и количественного выпуска продукции.

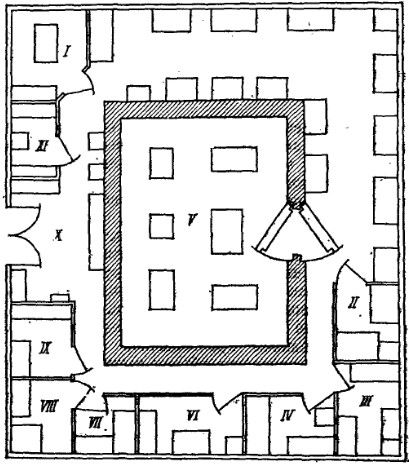

Примерная схема 2 расположения оборудования на гравёрно-делительном участке показана на рис. 6.

Схема расположения оборудования

Рис. 6. Схема расположения оборудования на гравёрно-делительном участке

Оборудование в помещениях располагается в зависимости от технологического маршрута производимых работ. На участке имеется центральная комната V с постоянной температурой, в которой устанавливается высокоточное оборудование на специальном фундаменте. Эта комната находится внутри помещения X, в котором устанавливается основное технологическое оборудование. В остальных комнатах можно ориентировочно расположить: I — контрольноизмерительную аппаратуру; II — препараторскую; III — оборудование для нанесения разнообразных эмульсий; IV — оборудование для фотографирования; VI — оборудование для обработки снимков; VII — оборудование для отделки и ретуширования; VIII — оборудование для выполнения травильных работ; IX — поливочную; XI — оборудование для полировки заготовок.

В помещении X устанавливаются ручная универсальная машина, служащая для изготовления единичных шкал и сеток средней точности, полуавтоматические круговая и продольная делительные машины для изготовления малых серий шкал и сеток, фрезерный и гравировальный станки, рабочий столик сотрудника, автоматическая продольная и круговая машины для массового производства шкал и сеток, пантограф для оцифровки, вальцевальная машина для изготовления шкал низкой точности, измерительный микроскоп, компаратор, профилограф, приборы, служащие для контроля продукции, термостат для поддержания температуры и микрофотографическая установка.

Для выполнения фотографических процессов помещения I, IV, VI и VIII оборудованы мойками, центрифугой, термостатом для поддержания температуры, сушильным шкафом, копировальным станком, проекционной установкой и т. д. Варка воска и нанесение грунтовых покрытий выполняются в вытяжных шкафах.

В термостатированном помещении V располагаются высокоточные автоматические продольная и круговая машины, универсальный микроскоп, фотошкалограф, машина для нанесения спиральных кривых и рабочий стол сотрудника. Кроме того, на участке устанавливают ряд станков. Обычно это малогабаритный вертикально-фрезерный станок для неответственных работ по удалению больших объемов металла, настольный сверлильный станок, малогабаритный пресс для клеймения. Необходимы также переносная электрическая бормашина с набором абразивного и фрезерного инструментов для выборки углублений и выемок в пресс-формах и штампах в труднодоступных местах и приспособления с пантографами всевозможных систем, позволяющие производить плоскостные и объемные гравёрные работы.
