41. Чертежный трафарет шрифтов и трафаретная планка

При вычерчивании цифровых и буквенных надписей конструктор прежде всего сталкивается с необходимостью расчета длины надписи и определения ее расположения на детали. На это уходит значительное время. Еще больше его уходит на непосредственное вычерчивание надписи стандартным шрифтом. Трафарет шрифтов сокращает это время в 10—15 раз и обеспечивает высокое качество выполнения чертежей.

Трафарет состоит из прямоугольного основания 1, имеющего продольный паз типа ласточкина хвоста, двух игольчатых винтов 2, четырех специальных винтов 4 и движка 3, установленного в пазу (рис. 60). Основание, выполненное из органического стекла толщиной 4 — 5 мм, в средней части имеет продольное окно, а на верхней части — скос с выгравированной на нем миллиметровой шкалой от 0 до 240 мм. Трафарет должен быть снабжен набором шаблонов 5 букв, цифр и других обозначений различной формы и размеров, предусмотренных ГОСТ 3454 — 59.

Чертежный трафарет шрифтов

Рис. 60. Чертежный трафарет шрифтов

Для выполнения требуемой надписи или обозначения из кассы выбирают соответствующие шаблоны и укладывают их на ровной поверхности в порядке написания. Затем шаблоны наклоняют на 20 — 30°, а сверху накладывают трафарет с вывернутыми винтами 2 и 4 и выдвинутым движком (при этом набор шаблонов должен оказаться в центре окна основания). После этого перемещают движок влево до тех пор, пока весь набор не упрется в планку, зажатую винтом 6. Установив трафарет в нужное место, его прикалывают игольчатыми винтами к чертежу и вычерчивают требуемую надпись или обозначение. Если ввернуть все четыре винта 4, то трафарет приподнимется над плоскостью чертежа, благодаря чему надписи и обозначения можно выполнять специальным рейсфедером (с трубкой) тушью.

При вычерчивании небольшого числа знаков лучше пользоваться трафаретной планкой, на которой выполнены все буквы алфавита и некоторые другие знаки. Трафаретная планка (рис. 61), как и обычные наборные шаблоны, имеет в своем сечении форму ласточкина хвоста. Ее вставляют в основание трафарета и, периодически перемещая в горизонтальном положении, наносят необходимые буквенные обозначения. Для того чтобы интервал между ними был постоянным, левый край каждого последующего знака сопрягают с правым штрихом уже вычерченного. Так как контур буквы на планке образован наклонной поверхностью, то проекция верхнего контура на нижнюю плоскость будет отстоять на расстоянии, соответствующем стандартному интервалу между буквами.

Трафаретная планка

Рис. 61. Трафаретная планка

На вычерчивание одного знака с помощью трафаретной планки уходит примерно 5 с, что значительно меньше времени, которое было бы затрачено на выполнение подобной операции вручную.

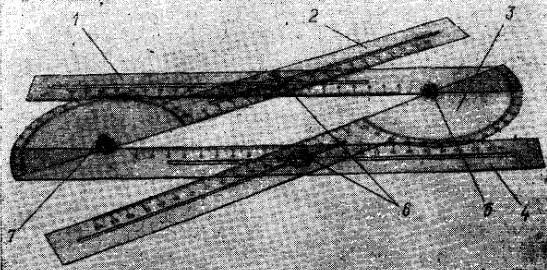

Геометрический построитель. Этот прибор предназначен для построения и графического выполнения различных геометрических фигур — квадратов, прямоугольников, треугольников, параллелограммов и т. п. в различных масштабах. Он состоит из четырех линеек 1—4 с масштабными делениями и продольными пазами, выполненных из прозрачного материала (рис. 62). Линейки 2 и 3 имеют дуговые шкалы на 180° с ценой деления 1°. В центре дуговой шкалы линейки 3 закреплена пустотелая ось с зажимной гайкой 5, связывающей одну линейку с другой. В отверстие оси линейки 2 вмонтирован самоубирающийся центр 7 игольчатого типа, вокруг которого может поворачиваться весь прибор. В центр дуговой шкалы другой линейки вмонтирована ось с отверстием под карандаш. Расположенная на оси гайка 5 служит для соединения и фиксации этой линейки с третьей. В прорезях линейки размещены винты 7 с гайками для закрепления линеек в любом положении.

Геометрический построитель

Рис. 62. Геометрический построитель

Перед выполнением графической работы ослабляют винты и стопорные гайки, расположенные в центрах дуговых шкал прибора. Затем при помощи дуговых шкал и метрических делений на линейках устанавливают необходимую фигуру и закрепляют всю систему стопорными винтами и гайками. Используя получившуюся фигуру как трафарет, выполняют работу карандашом.

При помощи геометрического построителя можно вычерчивать дуги и окружности диаметром от 20 до 1000 мм.

При ослабленных винтах и гайках прибор можно «насадить» на деталь любой конфигурации, прижать к ее сторонам все четыре линейки, зафиксировать их в этом положении, снять с детали и затем использовать как обычный трафарет. Кроме того, при различном сочетании всех четырех линеек (с учетом метрических делений и угловых шкал геометрического построителя) можно вычерчивать различные орнаменты, используемые в художественном конструировании. Применение прибора значительно повышает производительность труда конструкторов и художников-оформителей.
