40. Применение шкалографа

Вычерчивание дуговых и круговых шкал наиболее трудоемкая и кропотливая работа, выполняемая конструктором. Отсутствие соответствующих приборов часто является причиной низкого качества чертежей.

Чертежный прибор — шкалограф (рис. 59) — позволяет в 5—6 раз ускорить вычерчивание шкал при отличном качестве построения. Он состоит из двух основных деталей: основания 1, имеющего квадратную форму, и поворотного лимба 3, на котором закреплен трафарет шрифтов и знаков 4 с миллиметровой шкалой. Лимб установлен в цилиндрическую выточку, выфрезерованную в основании, и может в ней свободно вращаться. На основании выгравирована круговая градусная шкала, снабженная двойной оцифровкой (по часовой и против часовой стрелки). Трафарет имеет радиальный паз, одна сторона которого служит линейкой для проведения линий. В лимбе также имеется паз, параллельный предыдущему, в которое установлен сухарик 6, закрепляемый гайкой 5. Фиксация шкалографа на чертеже производится четырьмя игольчатыми винтами 2, расположенными по углам основания.

Шкалограф

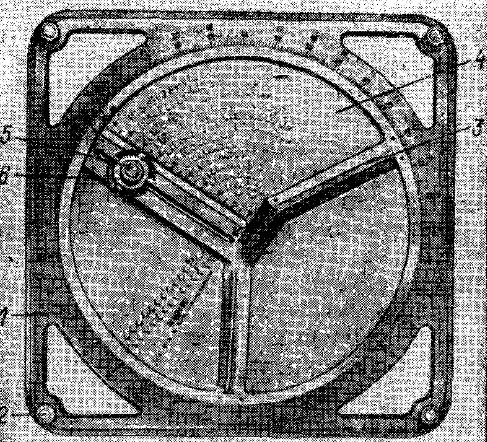

Рис. 59. Шкалограф

Шкалограф можно использовать при вычерчивании круговых и дуговых шкал, проведении дуг и окружностей, построении треугольников, нанесении круговых стрелок и др. Приступая к вычерчиванию дуговых или круговых шкал, прежде всего необходимо зафиксировать прибор на чертеже при помощи игольчатых винтов, затем установить сухарик 6 на требуемый радиус и закрепить его гайкой 5. Нанесение рисок шкалы в дальнейшем производится через трехступенчатый вырез сухарика, а деление — по шкале основания с использованием нониусной шкалы лимба. Оцифровка шкал осуществляется по вырезанным на трафарете шаблонам цифр различных размеров.

При вычерчивании дуг и окружностей острый конец карандаша вставляют в нужное отверстие трафарета, а затем перемещают относительно оси. Для подобной операции может быть использован также сухарик, выставленный на требуемый радиус от центра поворота лимба. Если дуга заканчивается стрелкой, то последнюю вычерчивают, используя вырезанныена трафарете шаблоны.

Шкалограф имеет простую конструкцию и может быть изготовлен на любом предприятии.
