36. Приспособление для точной установки деталей относительно копирного стола пантографа

Копирный стол станка-пантографа имеет вращательное перемещение, и его ось всегда располагают параллельно направлению движения рабочего стола. Верхняя плоскость обрабатываемых деталей может быть смещена относительно основания стола. Все это затрудняет точную установку детали на рабочем столе перед гравированием и способствует смещению наносимого текста по отношению к краю верхней плоскости детали.

Для правильной установки детали на рабочем столе пантографа, когда одна из ее сторон является базой, обычно применяют масштабную линейку. Выверку можно произвести также путем сопряжения ощупывающего пальца с шаблоном, а резца — с кромкой детали. При более точных работах параллельность детали относительно стола пантографа выверяют с помощью индикатора. Все вышеуказанные способы требуют длительного времени иа настройку и не всегда гарантируют необходимую точность.

Универсальное приспособление, показанное на рис. 54, позволяет течение нескольких секунд с большой точностью установить любую деталь относительно паза копирного стола пантографа, а также выставить ее под любым углом относительно паза последнего в любую из сторон в пределах 90°.

Универсальное приспособление для точной установки деталей

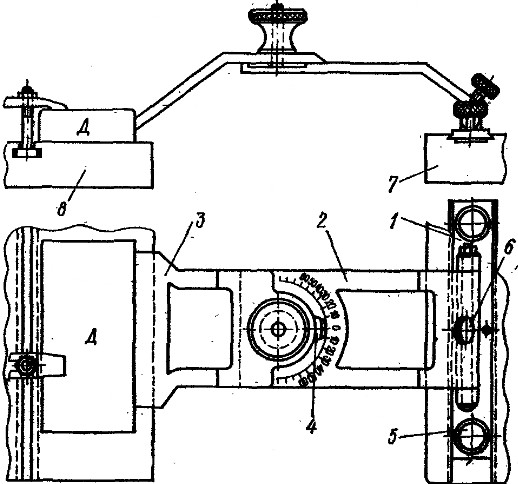

Рис. 54. Универсальное приспособление для точной установки деталей на станке-пантографе

Оно состоит из основания 1 с профилем в форме ласточкина хвоста, на котором шарнирно закреплена рамка 2, имеющая на поверхности шкалу в 90° и несущая на себе корректирующий упор 3 с указателем 4. Принцип действия приспособления весьма прост. Основание 1 вставляют в любой из пазов копирного стола пантографа и фиксируют винтами 5. Опуская до нужного уровня корректирующий упор 3, его устанавливают в необходимом положении и стопорят винтом 6. Затем деталь прижимают одной из сторон к рабочей части корректирующего упора 3 и в этом положении закрепляют деталь на рабочем столе 8.

При нулевом положении индекса прибора деталь и паз копирного стола пантографа параллельны друг другу. Если деталь должна находиться под каким-либо углом кнему, соответственно изменяют положение корректирующего упора и прижимают к нему деталь. На всю операцию установки приспособления и детали уходят считанные секунды, в результате чего на настройку пантографа в целом расходуется значительно меньше рабочего времени. Повышается и качество производимой гравёрной работы. Простота конструкции приспособления позволяет изготовить его силами инструментального цеха любого предприятия.

Приспособление для закрепления и фиксации малогабаритных деталей. Если необходимо отгравировать большое число всевозможных шильдиков и других аналогичных им деталей, то вместо стальных пуансонов используют пантограф. Для закрепления деталей применяются параллельные тиски. Однако эти детали различны по толщине, ширине и длине, поэтому зажатие их в тисках очень неудобноВ связи с этим возникает значительное затруднение для быстрой настройки станка в целом, так как к каждой детали или шильдику необходимо подбирать различные подкладки, приставки и другие вспомогательные средства для обеспечения нужной высоты установки изделия. Кроме того, деталь, закрепленная в тисках, должна быть точно зафиксирована в определенном положении. В особенности это важно, когда гравируют несколько деталей. Фиксирование детали при помощи дополнительных упоров, в свою очередь, порождает непроизводительную затрату рабочего времени.

Для устранения вышеуказанных недостатков, а следовательно, для повышения производительности труда и качества гравируемых изделий можно использовать универсальное приспособление к тискам 3, которое допускает большую маневренность при настройке, что очень важно для ускорения подготовки пантографа к работе. Кроме того, оно обеспечивает надежное крепление и фиксацию почти всех вышеупомянутых деталей.
