Граверное дело
Учебник



1. Рабочее место гравёра

Разнообразие выполняемых гравёрных работ и специфика ручного процесса гравирования обязывают оборудовать рабочее место гравёра так, чтобы были созданы все условия для безопасной и высокопроизводительной работы.

Рабочий стол гравёра устанавливают у окон южной или юго-западной стороны. Он должен быть прочным и массивным: обычно его изготовляют из сосновых брусьев сечением 120—150 мм или стальных труб диаметром 40—50 мм. Верхняя часть стола (столешница) делается из дерева твердой породы толщиной 50—60 мм и покрывается линолеумом.

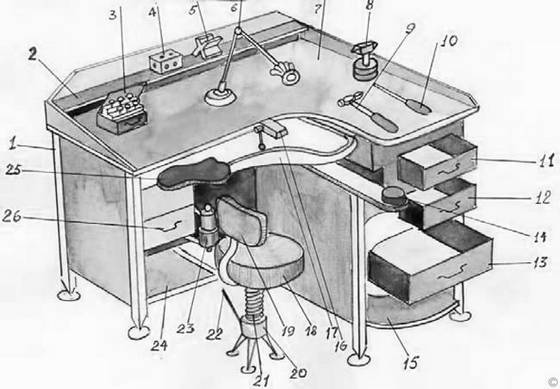

Наиболее удобная конструкция гравёрного стола изображена на рис. 1. С трех сторон столешница имеет бортик для предотвращения падения инструмента и деталей на пол. Для удобства работы в центральной части стола делается дуговой вырез; тогда локти гравёра в процессе работы имеют опору, придающую рукам устойчивость и твердость. В дуговом вырезе стола выполнены выдвижные поролоновые подлокотники пенального типа, в значительной степени снижающие утомляемость гравёра при выполнении длительных работ. С левой стороны стол снабжен тремя выдвижными ящиками для инструмента и малогабаритными поворотными тисками, с правой — устанавливают легкий станок-пантограф настольного типа.

Рабочий стол гравёра

Рис. 1. Рабочий стол гравёра

Для выполнения мелких и точных работ двух-трех и многоместные гравёрные столы применять не рекомендуется, так как из-за разнообразия выполняемых в одно и то же время операций значительно снижается производительность труда и ухудшается качество работы. Например, если один гравёр гравирует сложное точное клеймо, а другой вырубает фон какого-либо штампа, набивает шильдики или работает напильником, производя грубую обдирку пуансона и т. п., то первая работа не допускает ни малейшего дрожания стола, а вторая вызывает вибрацию и сотрясение его. Очевидно, что одновременное выполнение этих операций на общем верстаке недопустимо.

Стул гравёра обычно изготовляют трехножным, с винтовым подъемом сиденья, которое должно быть круглым, твердым с углублением в центре. Регулировка высоты сиденья необходима для удобства выполнения всевозможных производственных заданий, так как детали могут иметь различную высоту.

При выполнении мелких и сложных гравёрных работ общего освещения бывает недостаточно, поэтому на каждом рабочем месте гравёра должна быть переносная электрическая лампа с гибким шлангом.

Рабочее место гравёра нужно организовать так, чтобы не приходилось тратить много времени на подбор инструмента. Редко применяемый инструмент должен храниться в инструментальной кладовой, а часто применяемый — на рабочем месте. Не менее важно и правильное размещение инструмента на столе в период работы. В каждом отдельном случае (в зависимости от характера работы) подбирают инструменты, необходимые для выполнения данной работы. Инструменты, которыми гравёр пользуется чаще, должны быть расположены ближе к нему, используемые реже — дальше. Хранить инструмент следует в ящике стода в специальных деревянных ячейках, чтобы он не портился. Послё работы инструмент следует смазывать тонким слоем вазелина.
