>>> Перейти на мобильный размер сайта >>>

Профессия - газосварщик

7.7. Свариваемость сталей и сплавов

Свариваемость — свойство металла или сочетания металлов образовывать при установленной технологии сварки соединение, отвечающее требованиям, обусловленным конструкцией и эксплуатацией изделия.

Свариваемость стали во многом зависит от степени легирования, структуры и содержания в ней углерода. Наибольшее влияние на свариваемость оказывает углерод. Чем выше его содержание в стали, тем больше вероятность образования холодных или горячих трещин, тем труднее обеспечить равнопрочность сварного соединения и основного металла.

Количественным показателем свариваемости стали является эквивалентное содержание углерода, определяемое по формуле

где содержание углерода и легирующих элементов выражается в процентах.

По свариваемости стали подразделяются на четыре группы, для которых характерна хорошая, удовлетворительная, ограниченная и плохая свариваемость.

Классификация основных марок сталей по свариваемости приведена в табл. 7.1.

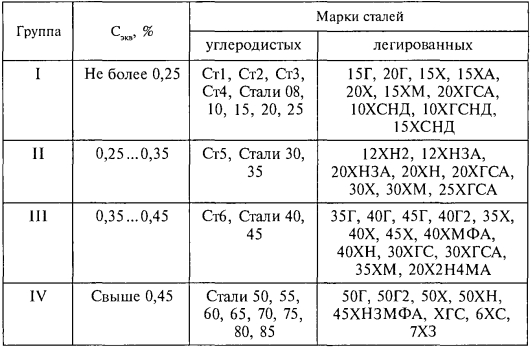

Таблица 7.1
Классификация сталей по свариваемости

К первой группе относятся стали, у которых С_экв не превышает 0,25 %. Их сваривают на любых режимах без подогрева и последующей термообработки. Качество сварных соединений высокое.

Во вторую группу входят стали с С_экв в пределах 0,25...0,35 %. Для получения высококачественных сварных соединений этих сталей необходимо строго соблюдать оптимальные режимы сварки, применять специальные присадочные материалы и флюсы, а также тщательно подготавливать кромки к сварке. В некоторых случаях требуется предварительный подогрев до температуры 100...150°С с последующей термообработкой.

К третьей группе относятся стали, у которых значения Сэкв находятся в пределах 0,35...0,45 %. Их сварку выполняют с предварительным подогревом до температуры 250... 400 °С и последующим отпуском.

Четвертую группу составляют стали с С_экв свыше 0,45 %. Стали этой группы свариваются очень трудно. Для их сварки необходим предварительный высокотемпературный, а в ряде случаев и сопутствующий подогрев с последующей термообработкой — высоким отпуском или нормализацией.

Контрольные вопросы

1. Сколько зон имеет ацетиленокислородное пламя?
2. Какой газ содержится в избытке в окислительном пламени?
3. Назовите вид пламени, применяемого при сварке изделий из чугуна.
4. Каким образом регулируют тепловую мощность пламени?
5. Почему зона, в которой осуществляется сварка, носит название восстановительной?
6. Какие химические элементы являются раскислителями?
7. Почему чрезмерный нагрев основного металла при сварке опасен?
8. Перечислите способы устранения деформаций при сварке.
9. Как количественно определяется свариваемость стали?
10. Какие стали обладают хорошей свариваемостью?
