Профессия - газосварщик

6.3.3. Баллоны для технического пропана

Баллоны для технического пропана изготавливают из листовой углеродистой стали толщиной 3 мм согласно ГОСТ 15860 — 84.

Конструктивные особенности баллонов (рис. 6.9). К верхней части сварного цилиндрического корпуса 2 пропанового баллона приварена горловина 6, а к нижней — днище 3 и башмак 4. В горловине имеется резьбовое отверстие, в которое ввернут латунный вентиль 7. Внутри баллона расположены подкладные кольца 5. Для защиты вентиля баллона от механического повреждения служит предохранительный колпак 8.

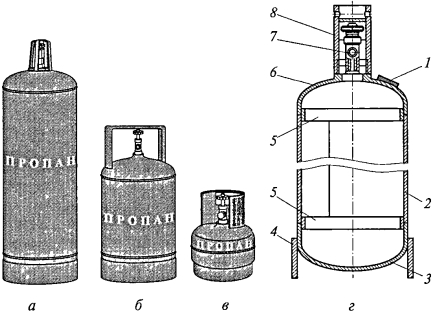

Рис. 6.9. Баллоны для пропана вместимостью 55 (а), 25 (б), 5 дм³ (в) и конструкция баллона вместимостью 55 дм³ (г):
1 — табличка с паспортными данными; 2 — корпус; 3 — днище; 4 — башмак; 5 — подкладные кольца; 6 — горловина; 7 — вентиль; 8 — предохранительный колпак

Высота баллона 950 мм, диаметр 309 мм, масса без газа 35 кг, вместимость 55 дм3, рабочее давление 1,6 МПа (16 кгс/см² ). Газ в баллоне находится в сжиженном состоянии. Масса пропана в баллоне не должна превышать 24 кг.

Кроме того, выпускают пропановые баллоны вместимостью 25 и 5 дм³ . Кратковременный максимальный отбор газа не должен превышать 1,25 м³ /ч, а нормальный во избежание замерзания вентиля — 0,6 м³ /ч.

Цвет баллона красный, надпись белая.

Вентиль пропанового баллона (рис. 6.10). Вентиль мембранного типа рассчитан на рабочее давление до 2,0 МПа (20 кгс/см² ). Конструкция вентиля включает в себя латунный (реже стальной) корпус 1, внутри которого расположены шпиндель 10, шток 12 и клапан 14. Боковой штуцер корпуса вентиля имеет левую резьбу.

Рис. 6.10. Вентиль пропанового баллона:
1 — корпус; 2 — заглушка; 3, 4, 11 — прокладки; 5 — букса; 6 — накидная гайка; 7 — гайка; 8 — пружина; 9 — маховичок; 10 — шпиндель; 12 — шток; 13 — шайба; 14 — клапан
