Учебники по популярным профессиям
на asv0825.ru

>>> Перейти на мобильный размер сайта >>>

Профессия - газосварщик



5.3. Флюсы

Сварочный флюс — материал, применяемый при сварке для химической очистки соединяемых поверхностей и улучшения качества шва.

Необходимость использования флюсов при сварке цветных металлов и сплавов, легированных сталей и чугуна продиктована тем, что при нагревании металлов до высокой температуры на их поверхности образуется пленка оксида, которая при расплавлении переходит в сварочную ванну и препятствует образованию высококачественного сварного шва.

Флюсы обеспечивают раскисление расплавленного металла сварочной ванны, а также удаление из него образовавшихся оксидов и неметаллических включений. Шлаки, всплывающие на поверхность сварочной ванны, предохраняют металл шва от воздействия атмосферного воздуха.

При сварке углеродистых сталей флюсы, как правило, не применяют.

Требования к флюсам:

  • флюс должен быть более легкоплавким, чем основной и присадочный металлы;
  • необходимо, чтобы расплавленный флюс обладал высокой жидкотекучестью;
  • флюс должен активно раскислять оксиды, переводя их в шлаки;
  • флюс не должен выделять вредные газы и вещества;
  • необходимо, чтобы образовавшийся шлак хорошо отделялся;
  • плотность флюса должна быть меньше плотности основного и присадочного металлов;
  • необходимо, чтобы флюс сохранял свои свойства на протяжении всего процесса сварки.

Флюсы для сварки сталей. При создании сварных соединений на основе углеродистых сталей флюс используют при сварке сталей только высокоуглеродистых марок (с содержанием углерода более 0,6 %). Как правило, флюсом служит бура (тетраборат натрия — натриевая соль борной кислоты).

Что касается легированных сталей, то флюс применяют лишь при сварке хромистых и хромоникелевых сталей марок 03Х18Н9Т и 06X15Т толщиной до 2 мм. Составы флюсов:

  • 80 % плавикового шпата и 20 % ферротитана;
  • 80 % буры и 20 % оксида кремния.

Флюс разводят в воде и в виде пасты наносят на кромки и обратную сторону шва за 15...20 мин до сварки.

Флюсы для сварки чугуна. Горячая сварка чугуна предполагает обязательное использование флюсов, действие которых тройственно. Во-первых, они предотвращают окисление кромок твердого металла, во-вторых, извлекают оксиды и неметаллические включения из расплавленного металла, а в-третьих, способствуют образованию пленки, защищающей сварочную ванну от воздействия газов пламени и воздуха.

Обычно применяют порошковые кислые флюсы, в состав которых входят боросодержащие вещества (табл. 5.1).

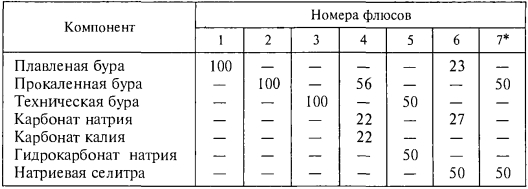

Таблица 5.1
Содержание, %, компонентов флюсов для горячей и холодной сварки чугуна

При низкотемпературной сварке чугуна с помощью чугунных прутков и латунных припоев, а также при пайко-сварке используют флюсы, характеристики которых приведены в табл. 5.2.

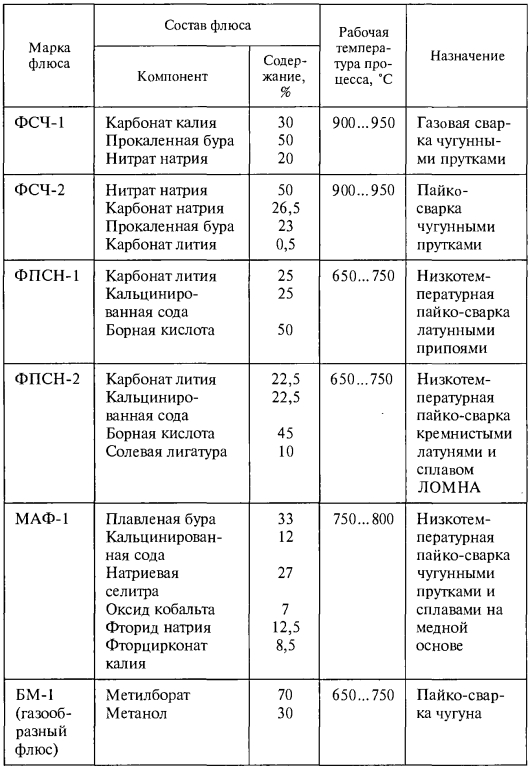

Таблица 5.2
Флюсы для низкотемпературной сварки и пайко-сварки чугуна

Снижение температуры при низкотемпературной газовой сварке чугуна до 670...750 °С достигается применением специальных флюсов, в то время как процессы пайко-сварки чугуна протекают при температуре 750...950°С.

Флюсы для сварки алюминия. При газовой сварке алюминия и его сплавов важное значение имеет состав флюса, поскольку он должен перевести тугоплавкую оксидную пленку (Аl203) на поверхности алюминия в легкоплавкие шлаковые включения, которые образуют корку, защищающую шов. Марки и состав флюсов для сварки приведены в табл. 5.3.

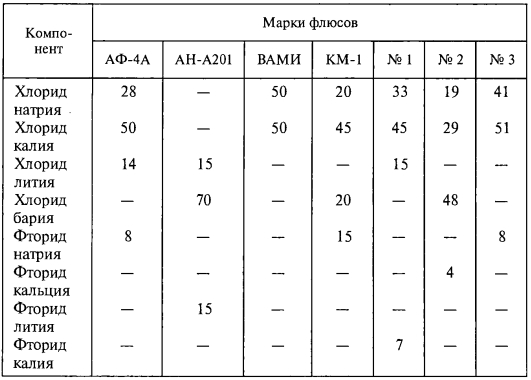

Таблица 5.3
Содержание, %, компонентов флюсов для газовой сварки алюминия и его сплавов

Флюсы для сварки меди. При газовой сварке медь окисляется с образованием на поверхности слоя Сu2O, который вызывает снижение механической прочности и пластичности сварного соединения, а также образование мелких трещин. Поэтому при газовой сварке меди необходимо использовать флюсы.

Рекомендуемые составы флюсов для сварки меди приведены в табл. 5.4.

Таблица 5.4
Содержание, %, компонентов флюсов для газовой сварки меди и ее сплавов

Роль флюсов заключается в растворении образующихся оксидов, в том числе оксида меди, переводе их в легкоплавкие шлаки и предотвращении окисления расплавленного металла.


* Флюс содержит 4% керосина (сверх 100%).

Рейтинг@Mail.ru
Рейтинг@Mail.ru
