Фрезерное дело



§ 59. Поперечное сечение и объем срезаемого слоя

Площадь поперечного сечения среза при фрезеровании, как и при точении, равна произведению средней толщины среза на ширину, т. е.

F = a • Bz'.

Эта формула справедлива для всех видов фрезерования.

В качестве примера рассмотрим случай так называемого несимметричного фрезерования (рис. 190), когда ось фрезы смещена относительно оси симметрии обрабатываемой заготовки.

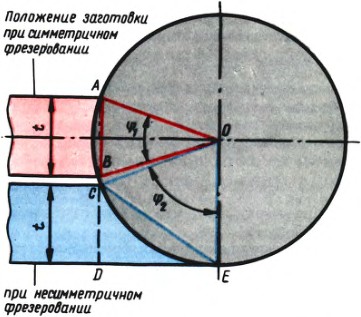

Рис. 190. Сопоставление схем симметричного и несимметричного торцового фрезерования

Нетрудно убедиться, что при симметричном фрезеровании (для одних и тех же значений ширины фрезерования t и диаметра фрезы D) угол контакта фрезы с обрабатываемой заготовкой будет меньше, чем при несимметричном фрезеровании. В самом деле, при симметричном фрезеровании угол контакта ψ1 опирается на хорду AB = CD = t, а при несимметричном угол контакта ψ2 опирается на хорду СЕ.

Треугольник CDE — прямоугольный. Гипотенуза СЕ всегда больше катета CD. Поэтому угол ψ1, опирающийся на хорду АВ, будет во столько раз меньше угла ψ2, опирающегося на хорду СЕ, во сколько раз АВ меньше СЕ. Это означает, что число зубьев, находящихся в контакте, а следовательно, и ширина среза при несимметричном фрезеровании всегда больше в указанном соотношении.

Но площадь поперечного сечения среза будет неизменной. Следовательно, толщина среза в том же соотношении ~ будет больше при симметричном фрезеровании. Таким образом, по мере смещения оси фрезы относительно заготовки во сколько раз увеличивается ширина среза, во столько же раз уменьшается толщина среза. Причем это соотношение изменяется тем больше, чем меньше отношение т. е. при фрезеровании узких плоскостей эффект от смещения будет больше.

Сравним цилиндрическое фрезерование прямозубой фрезой и фрезой с винтовыми канавками по величинам средней ширины и толщины среза при прочих одинаковых параметрах фрезерования.

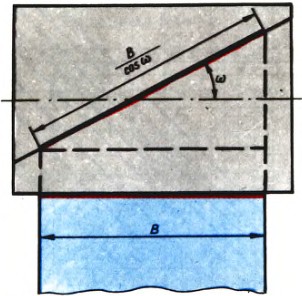

Рис. 191. Длина контакта зуба цилиндрической фрезы с винтовыми канавками

Так как все параметры фрезерования одинаковы в обоих случаях, то и площадь поперечного сечения среза будет одинаковой. Таким образом, при прочих равных условиях ширина среза при цилиндрическом фрезеровании фрезами с винтовыми канавками во столько раз больше, во сколько раз меньше толщина среза по сравнению с фрезерованием прямозубыми фрезами. Как будет установлено далее (см. § 60), такое соотношение выгодно отличает фрезерование фрезами с винтовыми канавками.
