Фрезерное дело



§ 55. Фрезерование зубьев зубчатых реек

Рейку можно рассматривать как участок венца зубчатого колеса при бесконечном увеличении его диаметра.

Отсчет перемещения стола при обработке зубьев коротких и неточных реек можно производить по лимбу винта продольной подачи. Для отсчета перемещений стола при фрезеровании зубьев длинных и точных реек следует пользоваться универсальной делительной головкой или специальным приспособлением.

При фрезеровании зубчатых реек ось дисковой модульной фрезы с помощью специальной поворотной головки (рис. 181) для фрезерования зубьев зубчатых реек устанавливают перпендикулярно шпинделю горизонтально- или универсально-фрезерного станка.

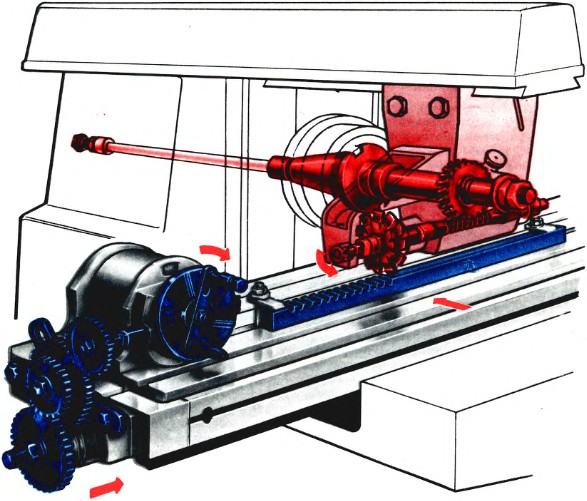

Рис. 181. Схема фрезерования реек на горизонтально-фрезерном станке

Перемещение стола при переходе от обработки одной впадины к другой между прямыми зубьями рейки должно быть равно шагу между зубьями, измеренному параллельно оси рейки.

Если рейка имеет косые зубья, то величину перемещения стола определяют по шагу t. Следует отметить, что это справедливо лишь для случая, когда стол станка повернут в горизонтальной плоскости на угол α, а ось обрабатываемой рейки параллельна оси стола.

На рис. 181 показана схема установки делительной головки при фрезеровании зубьев зубчатых реек.

Шпиндель делительной головки соединен с винтом продольной подачи сменными зубчатыми колесами. Первое (ведущее) колесо устанавливают на валике, закрепленном в шпинделе делительной головки, последнее (ведомое) — на винте продольной подачи стола. Контрольные вопросы

  1. В каких случаях многогранники целесообразно фрезеровать набором фрез?
  2. Как производят фрезерование прямых канавок на цилиндрических поверхностях?
  3. Какова последовательность фрезерования пазов на торцовых поверхностях?
  4. Как произвести настройку делительной головки для деления окружности на неравные части?
  5. Какие элементы цилиндрического прямозубого колеса вы знаете?
  6. Как выбирать номер дисковой модульной фрезы из комплекта для нарезания прямозубых зубчатых колес?
  7. Для чего применяют пальцевые модульные фрезы?
  8. Как правильно установить дисковую модульную фрезу?
  9. Какими приборами контролируют толщину зуба?
  10. Какие виды брака возможны при нарезании зубчатых колес и винтовых канавок?
