Профессиональное обучение
(мобильная версия сайта tepka.ru)

Бетонные
работы



§ 7. Влияние химических добавок на свойства бетонов

Применение химических добавок — одно из перспективных направлений снижения расхода цемента и регулирования технологических свойств бетонной смеси и физико-механических характеристик бетонов. В настоящее время применяют большое количество добавок, которые можно классифицировать по химическому составу, механизму действия, основным техническому и технологическому эффектам и другим свойствам.

Добавки разделяют на пластифицирующие, воздухововлекающие, ускорители твердения и ингибиторы, предохраняющие арматуру от коррозии (табл. 2).

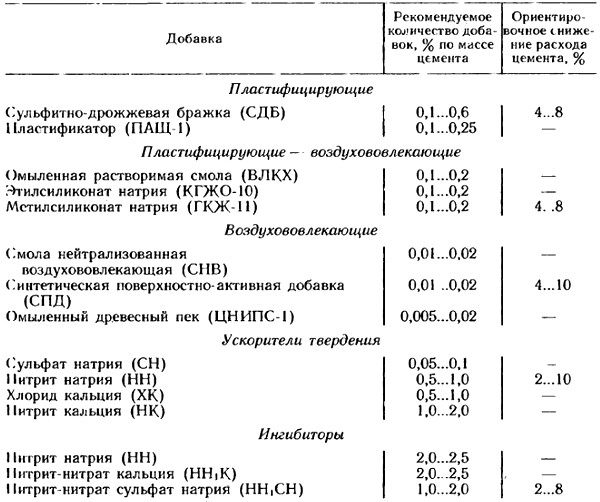

Таблица 2. Основные виды химических добавок к бетону

Добавки в количестве от 0,1 до 2,5% от массы цемента используют для снижения его расхода, улучшения технологических свойств смесей, снижения сроков распалубки конструкций, повышения прочности, морозостойкости, теплотехнических свойств бетонов, водо-, газонепроницаемости, усиления защитного действия бетона по отношению к стальной арматуре.

При изготовлении конструкций из легкого бетона химические добавки применяют для поризации растворной составляющей и снижения ее плотности.

Особое значение имеют добавки, регулирующие потерю подвижности бетонной смеси во времени, скорость процессов схватывания и тепловыделения, а также придание уложенной бетонной смеси способности твердеть при отрицательных температурах.

Наряду с индивидуальными добавками все большее распространение получают комплексные. Они обладают более универсальным эффектом. Соединение разнородных добавок дает возможность ослабить или усилить положительные особенности каждого из компонентов.

Наибольшим технологическим эффектом обладают суперпластификаторы. Они приготавливаются на основе меламино и нафталино-формальдегидных смол (табл. 3).

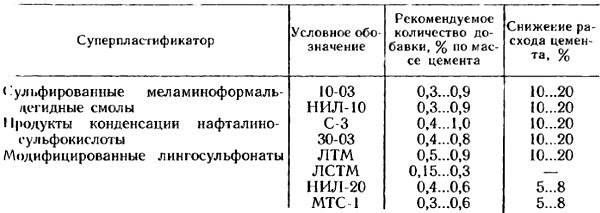

Таблица 3. Основные виды суперпластификаторов

Основное назначение суперпластификаторов — разжижение бетонной смеси до высокоподвижной и литой консистенции. Введение суперпластификатора в количестве 0,3...0,6% обеспечивает снижение расхода воды и повышает физико-механические характеристики бетона.

Суперпластификатор на ранних стадиях взаимодействия цемента с водой дезагрегирует и частично объединяет цементные частицы до крупных образований, а также обволакивает их поверхности. При этом снижаются силы межмолекулярного притяжения.

Это способствует замедлению процесса структурообразования, но обеспечивает более полное протекание процессов гидратации и образование однородной мелкокристаллической структуры. В результате адсорбции олигомера количество воды сольватных оболочек снижается, суспензия разжижается, подвижность смеси резко возрастает.

Графики изменения подвижности бетонной смеси при введении суперпластификатора С-3 в количествах 0,4; 0,8 и 1,2% от массы цемента приведены на рис. 10. По отношению к контрольной смеси без добавки изменение подвижности возрастает с 2 см по осадке конуса до 10 см при объеме добавки 0,4% (кривая 2), до 18 см при 0,8% (кривая 5) и 22 см при объеме добавки 1,2% (кривая 4).

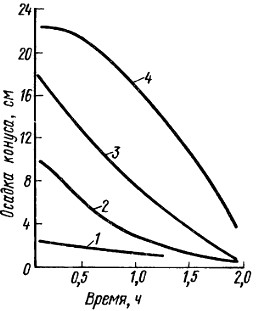

Рис. 10. Изменение подвижности бетонной смеси с добавкой С-3: 1 — без добавки; с объемами добавки: 2 — 0,4%, 3 — 0,8%; 4 — 1.2%

Отличительной особенностью действия суперпластификаторов является их кратковременность. Спустя 1... 1,5 ч после их введения подвижность смесей резко снижается. Это обстоятельство требует укладки смеси в конструкцию или форму за промежуток времени, когда суперпластификатор еще оказывает свое действие.

Контрольные вопросы

  1. Какова история бетона как строительного материала?
  2. Какие виды бетонов используют для несущих и ограждающих конструкций?
  3. Из каких материалов и компонентов приготавливают бетонные смеси?
  4. Какие типы структур бетонов вы знаете?
  5. Перечислите технологические свойства бетонных смесей и методы их оценки.
  6. Как определить подвижность и жесткость бетонной смеси?
  7. Что такое прочность бетона и как она определяется?
  8. Перечислите факторы, влияющие, на прочность бетона.
  9. Как определить класс бетона по его прочности на сжатие?
  10. Каково влияние химических добавок на технологические и физико-механические свойства бетонов?
  11. Какими средствами можно увеличить подвижность бетонной смеси при одинаковом водоцементном отношении?
  12. Какое влияние оказывает суперпластификатор на бетонные смеси и свойства бетона?

Рейтинг@Mail.ru
Рейтинг@Mail.ru
