§ 57. Технологические процессы изготовления железобетонных изделий на полигонах

При изготовлении железобетонных изделий на полигонах применяют стендовый и агрегатно-поточный способы производства.

При стендовом способе изделие в процессе производства находится стационарно в одном месте, в то время как бетоноукладчики и вибраторы передвигаются от одного изготовляемого изделия к другому. Изделия формуют на открытых площадках или в пропарочных камерах. Смесь в опалубку подают бадьями и бетоноукладчиками, а уплотняют глубинными или навесными вибраторами.

Стендовым способом изготовляют крупногабаритные конструкции, в том числе предварительно напряженные. Различают короткие и длинные стенды. На коротких стендах изготовляют одновременно одно-два изделия, а на длинных — пять изделий и более, расположенных в одну линию.

Стендовое производство очень трудоемко и требует больших производственных площадей.

При агрегатно-поточном способе изделия в процессе производства перемещаются одно за другим через ряд технологических постов: посты подготовки форм (чистки и смазывания), армирования, укладки смеси и уплотнения, тепловой обработки, распалубки. Длительность пребывания изделий на каждом посту — от нескольких минут (при виброуплотнении на виброплощадке) до нескольких часов (в пропарочной камере).

Мостовые железобетонные конструкции (предварительно напряженные балки пролетных строений авто- и железнодорожных мостов длиной 18, 24, 33 м, высотой 0,9...1,7 м; многопустотные настилы длиной до 18 м; мостовые элементы коробчатого сечения) — массивные многотонные элементы.

Балочные конструкции изготовляют на стационарных железобетонных и передвижных (катучих) металлических стендах. Когда нецелесообразно транспортировать конструкции на большие расстояния, устраивают сборно-разборные стенды, которые после их использования на одном предприятии демонтируют и сооружают вблизи другого строящегося объекта.

Стационарные стенды делают заглубленными в виде камер, которые служат также местом тепловой обработки забетонированных конструкций. Стенды выполняют распорно-камерными и распорно-балочными. Распорно-камерные стенды (рис. 163, а) имеют мощные железобетонные оголовки 2 на уровне земли, которые служат упорами для предварительно напряженной арматуры.

Рис. 163. Стационарные стенды для изготовления балок пролетных строений мостов:
а — распорно-камерный, б — распорно-балочный; 1 — упорная плита, 2 — оголовок, 3 — изготовляемая балка, 4 — пучок арматуры, 5 — крышка, 6 — щит опалубки, 7 — поддон, 8 — распорная балка

В распорно-балочных стендах (рис. 163, б) натяжные арматурных пучков осуществляется также на железобетонный оголовок 2, который является продолжением силовой балки. Оголовки делают выше уровня земли. Воспринимает усилия натяжения арматуры распорная железобетонная балка 8. Смесь с осадкой конуса 6...8 см подают в полость формы и послойно уплотняют глубинными вибраторами. Учитывая, что степень армирования конструкций велика, смесь вибрируют особенно тщательно. Продолжительность бетонирования таких балок несколько часов. Обязательным условием производства работ является непрерывность бетонирования. Технологические перерывы в бетонировании не должны быть более 1 ч.

По окончании укладки бетона закрывают крышку 5 распорнокамерного стенда и в камеру подают пар. На распорно-балочном стенде паровые рубашки находятся в стенках опалубки. По окончании цикла бетонирования изделие подвергают тепловой обработке.

В распорно-камерных стендах изготовляют, как правило, сразу несколько балок по длине. Такие стенды называют длинными. Для натяжения арматуры используют мощные гидравлические домкраты. Так, при изготовлении балок длиной 33 м мощность домкратов должна быть 500 т.

На распорно-балочных стендах можно изготовлять балки различной длины.

Передвижные стенды размещают на шасси железнодорожных вагонов, что позволяет транспортировать их не только по полигону, но и на более далекие расстояния.

Передвижной стенд (рис. 164) состоит из тележек 7, объединенных рамой, поддона 4 формы, откидных бортов 3 и крепежных устройств. Поддон формы имеет гибкое покрытие, что позволяет использовать навесные вибраторы 5 с вибровалами для уплотнения бетона нижней зоны балки. Для уплотнения стенки и полок балок используют обычные ручные глубинные вибраторы.

Рис. 164. Передвижной стенд для изготовления балок пролетных строений мостов:
1 — тележка железнодорожного шасси, 2 — торцовый упор, 3 — откидные борта формы, 4 — поддон формы, 5 — вибраторы

Арматуру натягивают гидродомкратами на торцовые упоры 2 — мощные силовые консольные балки, объединенные с поддоном. Домкрат расположен на специальной тележке.

Современные полигоны по производству балок пролетных строений мостов состоят из ряда постов: подготовки форм, армирования, бетонирования, тепловой обработки, распалубки изделия и контроля качества работ.

Посты располагают в закрытых помещениях (цехах), а также на открытых площадках. Пост тепловой обработки размещают на специальных площадках, оборудованных источниками пара, или в специальных щелевых камерах, куда завозится изделие в форме и где пропаривается.

Особое место в технологии производства работ отводится по операционному контролю качества работ: подготовки форм, натяжения арматуры и расположения монтажных арматурных каркасов, обеспечения требуемого защитного слоя, цикла формования и тепловой обработки.

После распалубливания проверяют общий вид изделий: наличие трещин, непроработанные участки бетона, оголенную арматуру. При наличии существенных дефектов изделие бракуют (его можно использовать в дальнейшем в неответственных сооружениях) .

Однородность структуры бетона конструкции проверяют ультразвуковой дефектоскопией. Осуществляют также контроль воздухонепроницаемости бетона.

Тщательный контроль всего цикла работ позволяет получить доброкачественные изделия, обеспечивающие заданную долговечность и надежность сооружений.

При стендовом производстве изделия изготовляют в переносных или стационарных формах. Переносные формы устанавливают на специально оборудованных постах (площадках), где их подготавливают (чистят и смазывают), армируют и затем бетонируют.

Уплотняют бетонную смесь на виброплощадках или с использованием глубинных вибраторов. Подают и распределяют ее с помощью бетоноукладчиков или бетонораздатчиков. Отформованные изделия направляют в ямные камеры для тепловой обработки. Как правило, после пропаривания бетон конструкций должен иметь не менее 70% прочности.

Цикл получения готовых изделий 1... 12 ч, из которых 1,5...2 ч приходится на подготовку форм, армирование, бетонирование, остальное — на цикл тепловой обработки.

Для изготовления длинномерных предварительно напряженных изделий используют длинные стенды, на которых формуют по 4...6 изделий (рис. 165) одновременно. Арматуру натягивают мощными гидравлическими домкратами 1 на упоры 3. Натяжение арматуры производят с двух сторон. Для этой цели арматуру пропускают через специальные направляющие 4 в упор стенда 3 и соединяют с тягами и захватами 2. Затем гидравлические домкраты с одной и другой стороны подводят поочередно к каждому стержню и производят его натяжение. После натяжения фиксируют его положение в упоре стенда. Формы 7 выполняют стационарными с неподвижным поддоном, откидными бортами и паровыми рубашками. Паровые рубашки позволяют осуществлять тепловую обработку смеси непосредственно на стенде. К каждому стенду подведен паропровод с распределителями. Для сборки форм применяют специальные приспособления, а также грузоподъемные механизмы (краны, кран-балки, автокраны).

Рис. 165. Длинный стенд для изготовления предварительно напряженных конструкций:
1 — гидродомкрат, 2 — тяги с захватами, 3 — упор стенда, 4 — направляющие, 5 — фиксирующие диафрагмы, 6 — изделие, 7 — формы, 8 — вибраторы

Бетонную смесь укладывают послойно с использованием самоходных бетоноукладчиков или бадей, а уплотняют навесными или глубинными вибраторами 8.

По окончании цикла тепловой обработки распалубливают продольные борта и снимают торцовые, обрезают предварительно напряженную арматуру и перемещают изделие на склад.

Технология изготовления железобетонных плит несъемной опалубки приведена на рис. 166. Общая территория полигона разделена на четыре отделения: I — выдержки изделий и контроля, II — подготовки форм, III — пропарочное, IV — формовочное. Имеются две линии производства, расположенные параллельно продольной оси цеха.

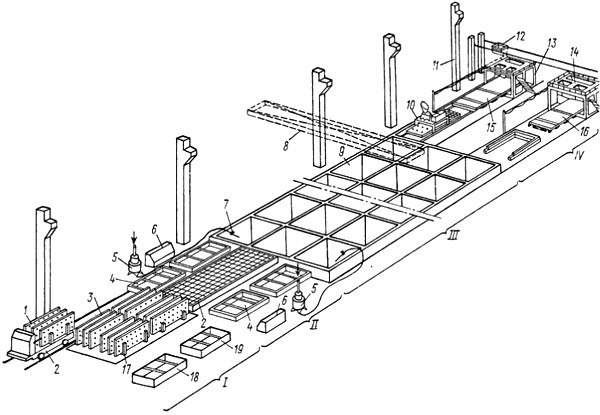

Рис. 166. Технологическая схема изготовления армированных цементных и железобетонных плит:
I — отделение выдержки и контроля, II — отделение подготовки форм, Ili — пропарочное отделение, IV — формовочное отделение, 1, 2 — готовые опалубочные плиты, 2 — тележка. 4 — форма-поддон, 5 — пескоструйный апплрат, 6 — закром, 7 — насадка, 8 — мостовой кран, 9 — пропарочные камеры, 10 — пост формования, 11 — каркас здания, 12 — бункер, 13, 14 — бетоноукладчики, 45, 16 — вибростолы, 17 — пост выдержки и контроля, 18 — пост очистки форм, 19 — пост смазки

Бетонная смесь из смесительного отделения с помощью раздаточного бункера 12 подается в бетоноукладчики 13, 14. Далее ее подают в формы, установленные на вибростолах 15, 16. После формования изделия в формах направляют в пропарочные камеры 9. Готовые изделия извлекают из форм 4 и подвергают пескоструйной обработке с помощью аппарата 5. Этот процесс предусматривает удаление с внутренней поверхности плит цементной пленки для улучшения адгезии бетона. Готовые изделия 3 складируют в кассетах на посту выдержки и контроля 17. После выполнения всех операций по оценке качества изделия устанавливают на тележки 2 и вывозят на внешний склад.

Освободившиеся от изделий формы чистят на участке 18, смазывают — на 19. После подготовки форм укладывают арматуру. Готовая форма подается на вибростол. Далее цикл повторяется.
