§ 42. Подводное бетонирование

Подводное бетонирование — укладка бетонной смеси под нодой без применения водоотлива — применяют при возведении подводных частей опор мостов, днищ опускных колодцев и других массивных сооружений на глубине 1,5...50 м. Бетонную смесь к месту укладки в основном подают двумя способами.

Способ вертикально перемещающихся труб (ВПТ) основан на непрерывной подаче бетонной смеси по вертикально расположенной трубе, которую по мере увеличения толщины бетонного слоя поднимают с помощью кранов и\лебедок так, чтобы нижний конец трубы всегда находился в толще бетона. Расстояние между трубами зависит от их диаметра, подвижности бетонной смеси и интенсивности бетонирования. В среднем для труб диаметром 200...300 мм их радиус бетонирования около 6 м. При этом расстояние между трубами должно быть 10... 11 м.

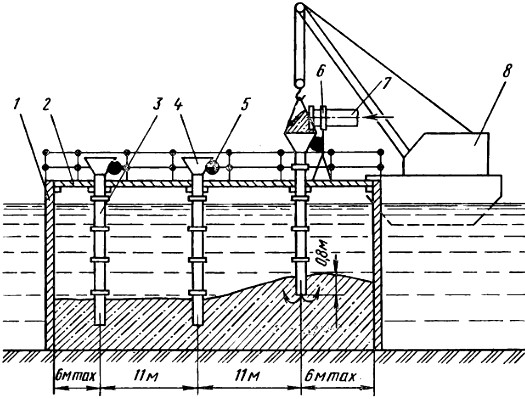

При подводном бетонировании (рис. 135) трубы 3 устанавливают с рабочего настила 2. Каждую трубу собирают из секций длиной 1...1,2 м. Верхняя секция оканчивается загрузочной воронкой 4У на одну из сторон которой навешивают вибратор 5. Смесь от бетононасоса по бетоноводу 7 поступает непрерывно и заполняет весь объем трубы. Затем смесь под гидростатическим давлением вытекает из нижнего отверстия трубы. Чтобы предотвратить размыв бетона, низ трубы должен быть погружен в бетон на глубину 0,5...0,8 м. Таким образом свежие порции бетона как бы вытесняют ранее уложенный и не контактируют с водой.

По мере роста толщины бетонной подушки трубу постепенно извлекают и лишние секции демонтируют. Бетонирование считается оконченным, когда уровень бетона дойдет до проектной отметки.

Бетон подают непрерывно. При перерывах, больших, чем время схватывания цемента, ухудшается монолитность конструкции.

Способ восходящего раствора (ВР) является разновидностью раздельного бетонирования. Он состоит в нагнетании с помощью растворонасосов 10 (рис. 136) в каменную наброску или гравийно-щебеночную отсыпку 1 цементного раствора 2 с осадкой конуса 10... 12 см. Для этой цели устанавливают решетчатые шахты 6, в которые пропускают трубы 7 для нагнетания по ним раствора. Радиус действия каждой трубы 2...3 м.

При нагнетании раствор, выходя из нижнего конца трубы, поднимается вверх и, вытесняя из пустот воду, заполняет их. Так создается бетонный монолит. По мере повышения уровня раствора в шахте трубы поднимают, оставляя нижний конец трубы длиной 0,8...1 м в растворе.

Контрольные вопросы

  1. Изложите принципы торкретирования бетона.
  2. Какое оборудование используют при торкретировании?
  3. Изложите основные положения по технологии торкретирования.
  4. Каковы особенности возведения конструкций методом пневмобетонирования?
  5. Каковы основные положения технологии раздельного бетонирования?
  6. Какими методами производится грдводное бетонирование?
  7. Каковы особенности бетонирования методами ВПТ и ВР?
