§ 22. Несъемная опалубка

Собирают несъемную опалубку из плоских или ребристых железобетонных, армоцементных плит, стальных или асбестоцементных листов, которые являются неотъемлемой частью конструкции и работают с ней как одно целое. При возведении массивных монолитных конструкций (столбчатых и ленточных фундаментов толщиной более 0,5 м, опор мостов, путепроводов, массивных фундаментов под технологическое оборудование) наибольшее распространение получила опалубка из железобетонных ребристых и плоских плит.

Железобетонную опалубку изготовляют из бетона класса В-12..., В-15 на том же цементе, что и бетон конструкции. Ее монтируют краном. Способ крепления плит (панелей) опалубки (сваркой закладных деталей между собой с устройством накладок; сваркой выпусков арматуры с последующим креплением опалубки на болтовых соединениях; сваркой монтажных петель с арматурным каркасом) зависит от типа, толщины, степени армирования сооружения и размеров плит опалубки.

Если в опалубочных плитах имеются петли-выпуски, а в бетоне массива достаточно жесткая арматура, то их крепят к этой арматуре скрутками и с помощью тяжей. Плоские плиты с отверстиями крепят между собой с помощью тяжей-фиксаторов, а также сваркой закладных деталей и накладок; ребристые плиты дополнительно крепят к железобетонным стойкам сваркой или винтовыми хомутами.

Для воспринятия давления бетонной смеси используют скрутки, стяжные болты в комплектах с бетонными вкладышами. Вкладыши позволяют сохранять проектный размер сооружения и обеспечивают получение более устойчивой и прочной конструкции.

Рассмотрим схемы установки несъемной опалубки. Панели опалубки устанавливают ярусами, обеспечивая ее устойчивость и проектное положение. После установки и крепления первого яруса, внутренних и наружных панелей 1 (рис. 63, а) бетонируют конструкцию не менее чем на 2/3 высоты яруса. Затем устанавливают опалубку второго яруса и бетонируют его. Чтобы усилить сцепление опалубки с бетоном, в опалубочных плитах оставляют отверстия, через которые определяют момент заполнения бетоном опалубки и качество уплотнения смеси.

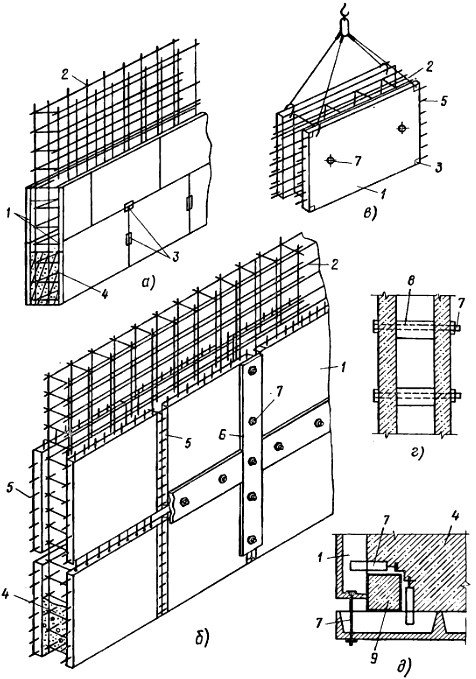

Рис. 63. Схема установки несъемной опалубки:
а — железобетонными плитами со свариваемыми закладными деталями, б — то же, на арматурных выпусках, в — пространственными армоопалубочными блоками, г — железобетонными плитами на стяжных болтах с вкладышами, д — железобетонными ребристыми плитами; 1 — железобетонная плита-опалубка, 2 — арматурный каркас, 3 — закладные детали, 4 - монолитный бетон, 5 — арматурные выпуски, 6 — опалубка на стяжных болтах, 7 — стяжные болты, 8 — бетонный вкладыш, 9 — стойка

Устанавливают несъемную опалубку в соответствии с проектом производства работ. Отклонения от размеров по вертикали и горизонтали, от расстояния между опалубочными плитами, и замена способа их крепления не допускаются.

Для возведения массивных стен используют опалубку из толстых железобетонных плит с выпусками арматуры (рис. 63, б). Монтируют ее краном. Плиты 1 между собой соединяют сваркой выпусков арматуры 5. Пространство между плитами заполняют инвентарной опалубкой из деревянных щитов или брусьев 6, которые скрепляют между собой стяжными болтами 7. В брусьях и щитах оставляют отверстия, которые служат для определения момента заполнения бетоном внутренней полости опалубки. После бетонирования и набора прочности инвентарную опалубку снимают и перемещают на новый ярус. Когда бетон массива наберет прочность не менее 60...70% проектной, швы между плитами тщательно заделывают цементным раствором.

Для совмещения арматурных и опалубочных работ, а также для снижения трудовых затрат применяют крупные опалубочные блоки (рис. 63, в), состоящие из внутренней и наружной железобетонных плит /, которые соединены между собой стяжными болтами 7 с бетонными вкладышами 8. В пространстве между опалубкой размещают арматурный каркас 2, который жестко крепят с помощью анкерных устройств с опалубкой. Из таких блоков монтируют массивные фундаменты под оборудование, стены. Между собой такие блоки соединяют сваркой стержней арматуры каркаса 2, а также закладных деталей 3 панелей опалубки.

При возведении массивных конструкций гидротехнических сооружений, атомных электростанций, фундаментов под турбины и мощное оборудование используют ребристую железобетонную опалубку (рис. 63, д). Ее плиты крепят на железобетонных стойках 9 с помощью стяжных болтов 7, привариваемых к закладным деталям ребристых плит. Между собой плиты также крепят стяжными болтами. Опалубку располагают ребрами внутрь, чем обеспечивается хорошее сцепление монолитного бетона 4 с элементами опалубки.

Опалубочные плиты изготовляют на заводах ЖБИ, перевозят и хранят в специальных контейнерах. Стропуют их за монтажные петли или специальные отверстия. Раскладывают плиты по опа-лубливаемой поверхности в соответствии с проектом производства работ.
